Μάθημα : ΓΡΑΜΜΙΚΟ ΣΧΕΔΙΟ Β' ΤΑΞΗ

ΣΥΝΔΙΑΣΜΟΣ ΓΡΑΜΜΙΚΟΥ ΚΑΙ ΕΛΕΥΘΕΡΟΥ ΣΧΕΔΙΟΥ.

ΔΗΜΙΟΥΡΓΙΑ ΣΧΕΔΙΟΥ ΠΟΥ ΔΙΝΕΙ ΤΗΝ ΨΕΥΔΑΙΣΘΗΣΗ ΤΡΙΣΔΙΑΣΤΑΤΗΣ ΕΙΚΟΝΑΣ

ΧΡΗΣΗ ΜΟΛΥΒΙΟΥ ΣΚΛΗΡΟΥ ΚΑΙ ΜΑΛΑΚΟΥ ΚΑΙ ΠΕΝΑΚΙ ΚΑΙ ΜΑΡΚΑΔΟΡΟΥ.

Σχεδίασε ένα τετράγωνο και τοποθέτησε το σαν ρόμβο. σχεδίασε τον κεντρικό κάθετο άξονα. και παράλληλες γραμμές ως προς τις πλευρές του τετραγώνου.

ΣΕ ΧΑΡΤΙ ΟΡΘΙΟ 25Χ35 ΣΧΕΔΙΑΣΤΕ ΜΕ ΣΚΛΗΡΟ ΜΟΛΥΒΙ, ΚΑΝΑΒΟ ΔΙΑΣΤΑΣΗΣ 12 ΕΠΙ 12 ΚΑΙ ΑΠΟ ΚΑΤΩ ΕΝΑΝ 13 ΕΠΙ 13. ΜΕ ΤΙΣ ΓΡΑΜΜΕΣ ΑΝΑΜΕΣΑ ΑΝΑ 1 ΕΚΑΤΟΣΤΟ.

ΣΤΟ ΠΡΩΤΟ ΚΟΥΤΙ ΘΑ ΣΧΕΔΙΑΣΕΤΕ ΕΝΑ ΣΧΕΔΙΟ ΜΟΝΟ ΜΕ ΓΡΑΜΜΕΣ ΠΙΟ ΧΟΝΤΡΕΣ ΑΠΟ ΤΟΝ ΚΑΝΑΒΟ, ΜΕ ΜΑΛΑΚΗ ΜΥΤΗ ΚΑΙ ΕΑΝ ΘΕΛΕΤΕ, ΓΡΑΜΟΣΚΙΑΣΗ ΑΝΑ 1 Η 2 ΧΙΛΙΟΣΤΑ.

ΣΤΟ ΔΕΥΤΕΡΟ ΚΟΥΤΙ ΘΑ ΦΤΙΑΞΕΤΕ ΔΙΚΟ ΣΑΣ ΣΧΕΔΙΟ ΒΑΦΟΝΤΑΣ ΜΕΣΑ ΣΤΑ ΠΛΑΚΑΚΙΑ ΟΠΩς ΕΠΙΘΥΜΕΙΤΕ ΕΣΕΙς ΔΗΜΙΟΥΡΓΏΝΤΑΣ ΕΝΑ ΙΣΟΡΡΟΠΗΜΕΝΟ ΜΟΤΙΒΟ.

ΕΚΔΟΧΗ 1

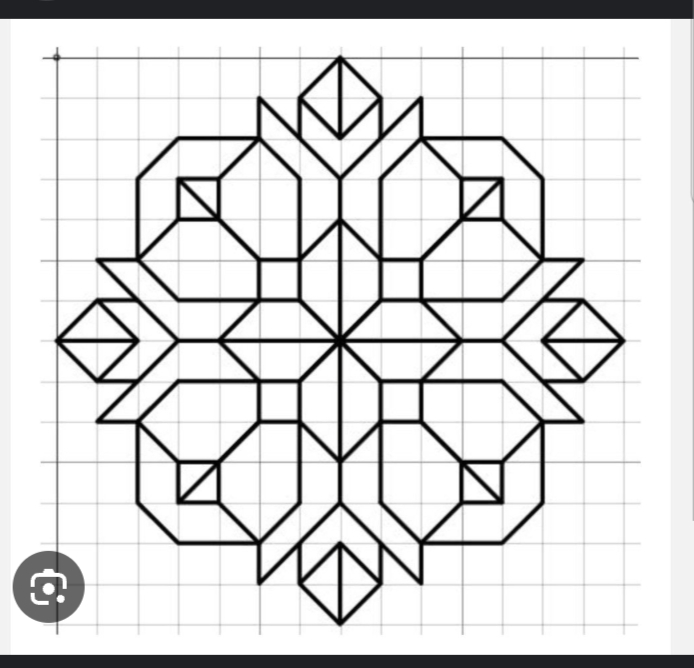

ΣΕ ΚΑΝΑΒΟ 0,5Χ0,5 1Χ1 Ή 2Χ2 ΕΚ. ΣΧΗΜΑΤΙΣΤΕ ΤΟ ΠΑΡΑΚΑΤΩ ΣΧΕΔΙΟ ΜΕ ΠΕΝΑΚΙ. ΔΙΑΣΤΑΣΗ ΣΧΕΔΙΟΥ 20Χ20 ΕΚΑΤΟΣΤΑ.

ΔΟΚΙΜΑΣΤΕ 2 ΔΙΑΦΟΡΕΤΙΚΑ ΠΕΝΑΚΙΑ, ΛΕΠΤΟ ΓΙΑ ΕΣΩΤΕΡΙΚΕΣ ΓΡΑΜΜΕς, ΧΟΝΤΡΟ ΓΙΑ ΕΞΩΤΕΡΙΚΕΣ. ΔΟΚΙΜΑΣΕ ΝΑ ΓΡΑΜΟΣΚΙΑΣΕΙΣ ΚΑΠΟΙΑ ΣΗΜΕΙΑ, Η ΝΑ ΒΑΛΕΙΣ ΧΡΩΜΑ, ΑΦΟΥ ΠΡΩΤΑ ΚΡΑΤΗΣΕΙΣ ΑΝΤΙΓΡΑΦΟΥ ΤΟΥ ΑΡΧΙΚΟΥ ΜΕ ΤΟ ΠΕΝΑΚΙ.

ΕΚΔΟΧΗ 2

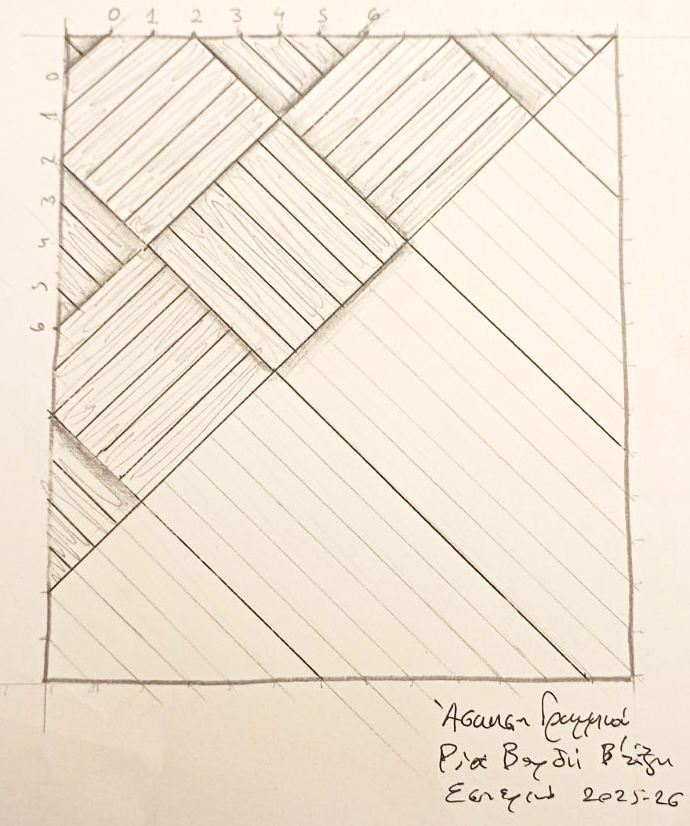

ΣΕ ΚΑΝΑΒΟ 12Χ12 ΕΚΑΤΟΣΤΑ ΣΧΕΔΙΑΣΤΕΟΡΙΖΟΝΤΙΕΣ ΚΑΙ ΚΑΘΕΤΕΣ ΑΝΑ1 ΕΚΑΤΟΣΤΟ ΑΠΑΛΑ ΜΕ ΜΟΛΥΒΙ.

ΕΠΕΙΤΑ ΤΡΑΒΗΞΤΕ ΔΙΑΓΩΝΙΕΣ ΟΠΩΣ ΤΟ ΠΑΡΑΔΕΙΓΜΑ ΠΑΡΑΚΑΤΩ ΚΑΙ ΣΒΗΣΤΕ ΟΤΙ ΕΙΝΑΙ ΠΕΡΙΤΤΟ. ΟΤΑΝ ΚΑΤΑΛΗΞΕΤΕ ΣΤΗ ΣΩΣΤΗ ΣΧΕΔΙΑΣΗ ΤΩΝ ΠΛΑΚΑΚΙΩΝ, ΠΕΡΑΣΤΕ ΤΑ ΜΕ ΠΕΝΑΚΙ 0,3.

ΤΕΛΟΣ ΔΟΚΙΜΑΣΤΕ ΝΑ ΣΧΕΔΙΑΣΕΤΕ ΤΗΝ ΥΦΗ ΤΟΥ ΞΥΛΟΥ ΜΕ ΜΟΛΥΒΙ ΚΑΙ ΝΑ ΒΑΛΕΤΕ ΜΙΚΡΕΣ ΣΚΙΕΣ ΓΥΡΩ ΑΠΟ ΚΑΘΕ ΠΛΑΚΑΚΙ ΓΙΑ ΝΑ ΔΩΣΕΤΕ ΠΙΟ ΤΡΙΣΔΙΑΣΤΑΤΗ ΑΙΣΘΗΣΗ

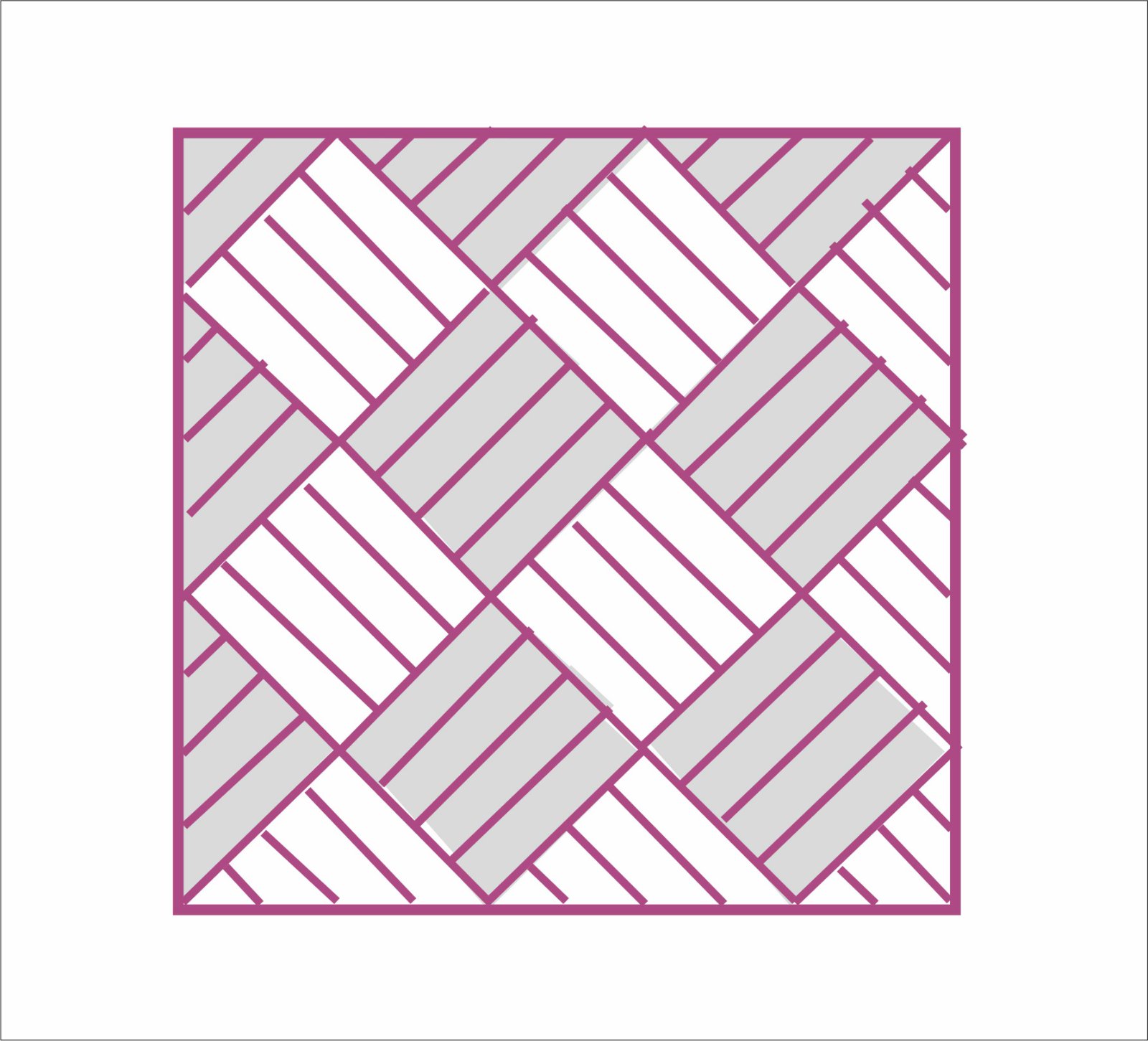

ΠΑΡΑΔΕΙΓΜΑ

ΣΕ ΔΙΑΣΤΑΣΗ ΑΠΟ Α4 ΕΩΣ Α3 ΠΕΡΙΠΟΥ, ΣΧΕΔΙΑΣΤΕ ΤΟ ΚΤΗΡΙΟ ΤΟΥ ΠΟΛΥΤΕΧΝΕΙΟΥ.

ΜΕΤΡΗΣΤΕ ΤΙς ΒΑΣΙΚΕς ΤΟΥ ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΣΧΕΔΙΑΣΤΕ ΤΙς ΣΤΟ ΧΑΡΤΙ ΧΡΗΣΙΜΟΠΟΙΩΝΤΑΣ ΔΙΑΦΟΡΕΤΙΚΑ ΠΕΝΑΚΙΑ.

ΧΟΝΤΡΗ ΜΥΤΗ ΓΙΑ ΤΑ ΠΙΟ ΣΗΜΑΝΤΙΚΑ ΚΑΙ ΤΙΣ ΜΠΡΟΣΤΙΝΕΣ ΕΠΙΦΑΝΕΙΕΣ ΚΑΙ ΛΕΠΤΟΤΕΡΗ ΜΥΤΗ ΓΙΑ ΤΑ ΠΙΟ ΑΠΟΜΑΚΡΥΣΜΕΝΑ ΚΑΙ ΤΙς ΛΕΠΤΟΜΕΡΕΙΕς.

ΒΑΛΤΕ ΔΙΑΓΡΑΜΜΙΣΕΙΣ ΠΟΥ ΔΙΑΣΤΑΥΡΟΝΟΝΤΑΙ ΣΤΑ ΣΗΜΕΙΑ ΠΟΥ ΜΠΑΙΝΕΙ Η ΣΚΙΑ. ΣΥΜΠΛΗΡΩΣΤΕ ΜΕ ΦΥΤΑ, ΚΑΙ ΔΕΝΤΡΑ ΣΤΟΝ ΠΕΡΙΒΑΛΛΟΝΤΑ ΧΩΡΟ.

ΣΕ ΧΑΡΤΙ 35Χ50 ΣΧΕΔΙΑΣΤΕ ΤΟ ΠΑΡΑΠΑΝΩ ΣΧΕΔΙΟ.

ΤΟ ΚΑΘΕ ΤΕΤΡΑΓΩΝΑΚΙ ΣΤΟΝ ΚΑΝΑΒΟ ΕΙΝΑΙ 2 ΕΠΙ 2

ΑΦΗΣΤΕ ΧΩΡΟ ΑΠΟ ΚΑΤΩ ΓΙΑ ΓΡΑΜΜΑΤΑ

ΤΟ ΣΧΕΔΙΟ ΘΑ ΤΟ ΜΕΛΑΝΩΣΕΤΕ ΜΕ ΧΟΝΤΡΟ ΠΕΝΑΚΙ 0.4, 0.5, 0.6, 0.8 (ΟΤΙ ΕΧΕΤΕ)

ΤΟΝ ΚΑΝΑΒΟ ΘΑ ΤΟΝ ΣΒΗΣΕΤΕ ΝΑ ΜΗ ΦΑΙΝΕΤΑΙ ΣΤΟ ΤΕΛΟς.

ΜΠΟΡΕΙΤΕ ΝΑ ΚΑΝΕΤΕ ΔΙΑΓΡΑΜΜΙΣΗ ΣΕ ΜΕΡΙΚΆ ΣΧΗΜΑΤΑ ΓΙΑ ΝΑ ΔΗΜΙΟΥΡΓΗΣΕΤΕ ΕΝΑ ΕΝΔΙΑΦΈΡΟΝ ΣΧΈΔΙΟ

ΕΑΝ ΔΕΝ ΕΧΕΤΕ ΜΕΓΑΛΟ ΧΑΡΤΙ, ΚΑΝΤΕ ΤΑ ΤΕΤΡΑΓΩΝΑΚΙΑ 1 ΕΠΙ 1.

ΠΑΤΑ ΕΔΩ ΓΙΑ ΣΗΜΕΙΩΣΕΙΣ

ΤΕΧΝΙΚΕΣ ΣΧΕΔΙΑΣΗΣ

ΒΗΜΑΤΑ ΣΧΕΔΙΑΣΗΣ

ΔΟΚΙΜΑΣΤΕ ΝΑ ΚΑΝΕΤΕ ΟΣΕΣ ΠΕΡΙΣΣΟΤΕΡΕΣ ΑΣΚΗΣΕΙΣ ΑΠΟ ΤΟ ΚΕΦΑΛΑΙΟ. ΣΕΛ 48-62

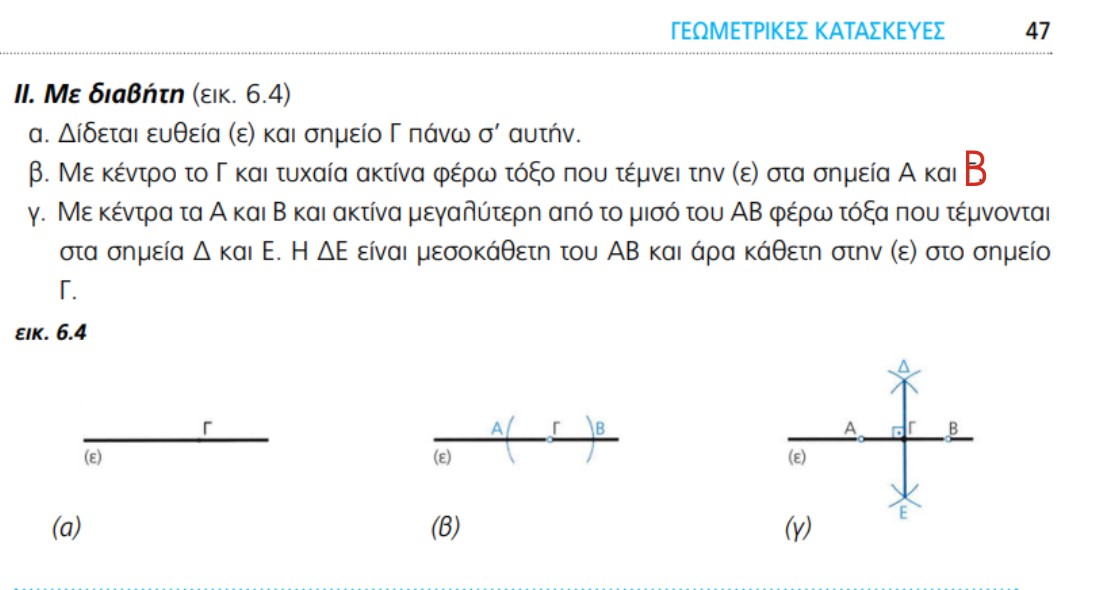

ΣΗΜΕΙΩΣΗ. ΣΤΗΝ 1η ΑΣΚΗΣΗ ΤΗΣ ΣΕΛ 47 Η ΣΩΣΤΗ ΔΙΑΤΥΠΩΣΗ ΕΙΝΑΙ ΑΥΤΗ

ΣΧΕΔΙΑΣΤΕ ΤΙΣ ΑΣΚΗΣΕΙΣ ΤΟΥ ΚΕΦΑΛΑΙΟΥ ΑΠΟ ΣΕΛ 77-101

ΓΙΑ ΒΟΗΘΕΙΑ ΜΠΟΡΕΙΤΕ ΝΑ ΔΗΜΙΟΥΡΓΕΙΤΕ ΤΟ ΚΑΘΕ ΣΧΗΜΑ ΜΕ ΠΛΑΣΤΕΛΙΝΗ ΩΣΤΕ ΝΑ ΒΛΕΠΕΤΕ ΟΛΕΣ ΤΙΣ ΠΛΕΥΡΕΣ ΤΟΥ.

ΣΧΕΔΙΑΣΜΟΣ ΑΣΚΗΣΗΣ (11ο λεπτο)

ΤΙ ΕΙΝΑΙ ΚΛΙΜΑΚΑ (2:14:00)

ΚΛΙΜΑΚΕΣ ΠΑΡΑΔΕΙΓΜΑΤΑ
