Μάθημα : ΦΥΣΙΚΗ γ ΓΥΜΝΑΣΙΟΥ

Κωδικός : 3601045381

ΦΥΣΙΚΗ γ ΓΥΜΝΑΣΙΟΥ

3601045381  -  ΝΙΚΟΛΑΟΣ ΚΑΣΤΑΝΟΣ

ΑΣΚΗΣΗ 2 ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ

Ερώτηση 1 (Συμπλήρωση Κενών (Χαλαρή Ταυτοποίηση) — 3 βαθμοί)

Συμπληρώστε τα κενά : Ονομάζουμε ηλεκτρικό _______________ την ____________________ κίνηση ηλεκτρονίων ή γενικότερα ___________________ σωματιδίων.
Ονομάζουμε ηλεκτρικό την κίνηση ηλεκτρονίων ή γενικότερα σωματιδίων.

Ερώτηση 2 (Σωστό / Λάθος — 1 βαθμός)

Στους αγωγούς η κίνηση των ελεύθερων ηλεκτρονίων είναι εύκολη ενώ στους μονωτές πολύ δύσκολη.

Ερώτηση 3 (Πολλαπλής Επιλογής (Μοναδική Απάντηση) — 1 βαθμός)

Οι ηλεκτρικές πηγές (όπως πχ μια μπαταρία, ένα φωτοβολταϊκό κλπ) :

Ερώτηση 4 (Σωστό / Λάθος — 1 βαθμός)

Όσο περισσότερα ηλεκτρόνια περνούν από μια διατομή του κυκλώματος σε συγκεκριμένο χρονικό διάστημα, λέμε ότι τόσο μεγαλύτερη είναι η αντίσταση του ηλεκτρικού ρεύματος.

Ερώτηση 5 (Πολλαπλής Επιλογής (Πολλαπλές Απαντήσεις) — 3 βαθμοί)

Ποιές από τις παρακάτω προτάσεις είναι σωστές?

Ερώτηση 6 (Συμπλήρωση Κενών (Χαλαρή Ταυτοποίηση) — 1 βαθμός)

Την ένταση του ηλεκτρικού ρεύματος την με μετράμε με τα __________________________.
ην ένταση του ηλεκτρικού ρεύματος την με μετράμε με τα .

Ερώτηση 7 (Πολλαπλής Επιλογής (Μοναδική Απάντηση) — 1 βαθμός)

Τα αμπερόμετρα στα κυκλώματα τα συνδέουμε

Ερώτηση 8 (Πολλαπλής Επιλογής (Πολλαπλές Απαντήσεις) — 2 βαθμοί)

Οταν λειτουργεί ένας ηλεκτρικός λαμπτήρας μετατρέπει ηλεκτρική ενέργεια σε

Ερώτηση 9 (Πολλαπλής Επιλογής (Πολλαπλές Απαντήσεις) — 3 βαθμοί)

Οταν λειτουργεί πλήρως (όλες οι λειτουργίες) μια ηλεκτρική κουζίνα μετατρέπει ηλεκτρική ενέργεια σε

Ερώτηση 10 (Πολλαπλής Επιλογής (Πολλαπλές Απαντήσεις) — 3 βαθμοί)

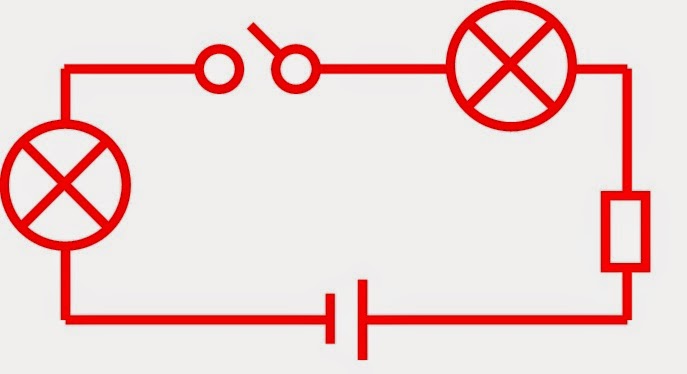

Το παρακάτω κύκλωμα

Ερώτηση 11 (Πολλαπλής Επιλογής (Μοναδική Απάντηση) — 1 βαθμός)

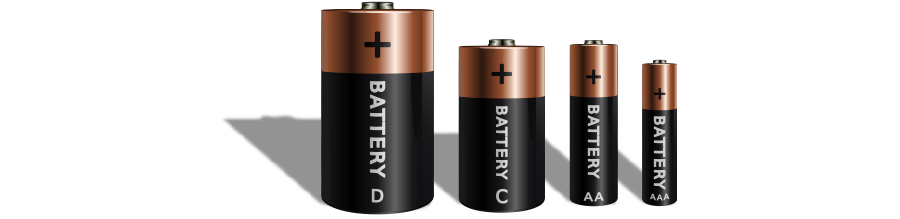

Στην παρακάτω εικόνα βλέπετε μπαταρίες 1,5 V διαφορετικών μεγεθών : D, C, AA, AAA. Διαφορετικό μέγεθος (και ίδια τάση) σημαίνει ότι

Ερώτηση 12 (Συμπλήρωση Κενών (Χαλαρή Ταυτοποίηση) — 1 βαθμός)

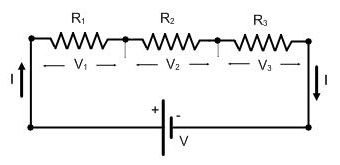

Η R ισοδ (ή R ολ) για τους παρακάτω αντιστάτες R1=10Ω, R2=12Ω και R3=8Ω είναι _____________ Ω. [Να γράψετε έναν αριθμό]

Η R ισοδ (ή R ολ) για τους παρακάτω αντιστάτες R1=10Ω, R2=12Ω και R3=8Ω είναι Ω. (Να γράψετε έναν αριθμό)

Ερώτηση 13 (Σωστό / Λάθος — 1 βαθμός)

Για να υπολογίσουμε την R ολική (ή την R ισοδύναμη δύο αντιστατών που έχουν συνδεθεί παράλληλα χρησιμοποιούμε τον τύπο R ολ = γινόμενο αντιστατών δια το άθροισμα (R ολ = R1XR2/(R1+R2)

Ερώτηση 14 (Συμπλήρωση Κενών (Χαλαρή Ταυτοποίηση) — 1 βαθμός)

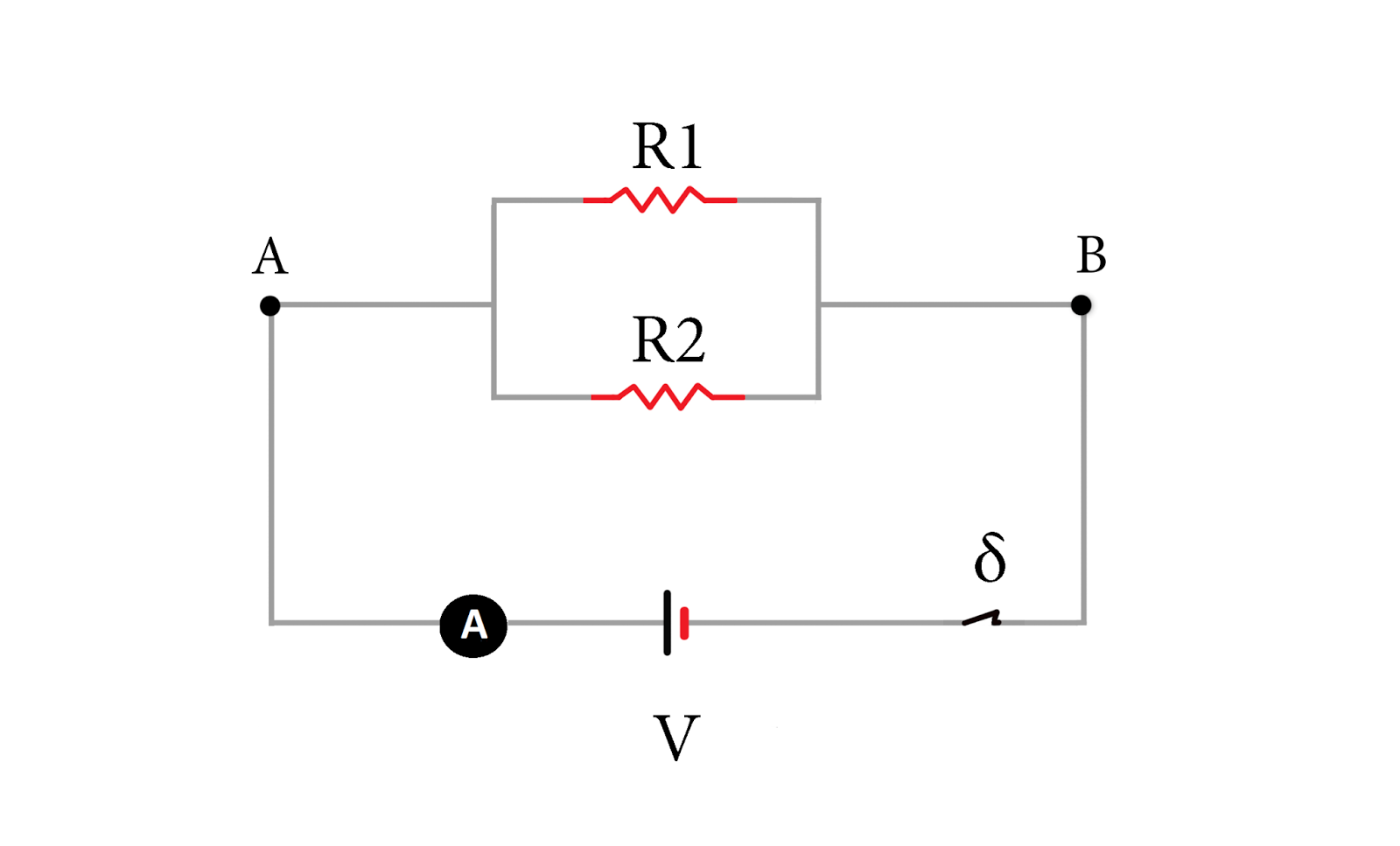

Στο παρακάτω κύκλωμα αν R1=20Ω και R2=80Ω, η ισοδύναμη αντίσταση R ισοδ = ________________ Ω. (Να γράψετε έναν αριθμό)

Στο παρακάτω κύκλωμα αν R1=20Ω και R2=80Ω, η ισοδύναμη αντίσταση R ισοδ = Ω. (Να γράψετε έναν αριθμό)

Ερώτηση 15 (Συμπλήρωση Κενών (Χαλαρή Ταυτοποίηση) — 1 βαθμός)

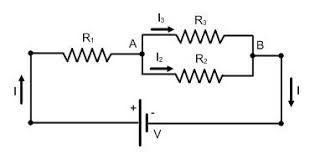

Στο παρακάτω κύκλωμα, αν R1 = 7,6 Ω, R2 = 4 Ω και R3 = 6 Ω, η ισοδύναμη αντίσταση είναι R ισοδ = ______________ Ω. (γράψτε έναν αριθμό).

Στο παρακάτω κύκλωμα, αν R1 = 7,6 Ω, R2 = 4 Ω και R3 = 6 Ω, η ισοδύναμη αντίσταση είναι R ισοδ = Ω. (γράψτε έναν αριθμό).

Ερώτηση 16 (Πολλαπλής Επιλογής (Μοναδική Απάντηση) — 1 βαθμός)

Αν ένα μεταλλικό σύρμα (αγωγός) έχει μήκος 100 cm και αντίσταση 2000 Ω, κοπεί σε δύο ίσα κομμάτια των 50 cm, τότε το κάθε ένα από αυτά θα έχουν αντίσταση

Ερώτηση 17 (Πολλαπλής Επιλογής (Μοναδική Απάντηση) — 1 βαθμός)

Aγωγός σιδήρου έχει μήκος λ και διατομή A και αντίσταση R. Πόση θα είναι η αντίσταση αγωγού σιδήρου (σε σχέση με την R) αν το μήκος του είναι 4λ και εμβαδόν διατομής είναι A/2 ?

Ερώτηση 18 (Αντιστοίχιση — 5 βαθμοί)

Κάνετε τις αντιστοιχίσεις φυσικών μεγεθών και συμβόλων
Στήλη Α Κάντε την αντιστοιχία Στήλη B
1. Διαφορά δυναμικού (τάση)
A. R
2. Αντίσταση διπόλου
B. V
3. Ένταση ηλεκτρικού ρεύματος
C. Q
4. Φορτίο
D. t
5. Χρόνος
E. I

Ερώτηση 19 (Αντιστοίχιση — 5 βαθμοί)

Να αντιστοιχίσετε τα φυσικά μεγέθη με τις μονάδες μέτρησης
Στήλη Α Κάντε την αντιστοιχία Στήλη B
1. Αντίσταση μιας συσκευής
A. +4,2 nC
2. Χρόνος λειτουργίας κυκλώματος
B. 2 ms
3. Ένταση ηλεκτρικού ρεύματος που διαρρέει κύκλωμα
C. 6,7 MΩ
4. Φορτίο μιας σφαίρας
D. 220 V
5. Διαφορά δυναμικού στα άκρα ενός αντιστάτη
E. 8 KA
