Μάθημα : ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ Γ' ΤΑΞΗΣ

Κωδικός : T241136

T241136  -  ΕΠΑΜΕΙΝΩΝΔΑΣ ΧΑΙΡΕΤΗΣ

Ενότητες - ΕΔΡΑΝΑ

ΕΔΡΑΝΑ

Εργασίες
ΑΣΚΗΣΗ ΡΟΥΛΕΜΑΝ

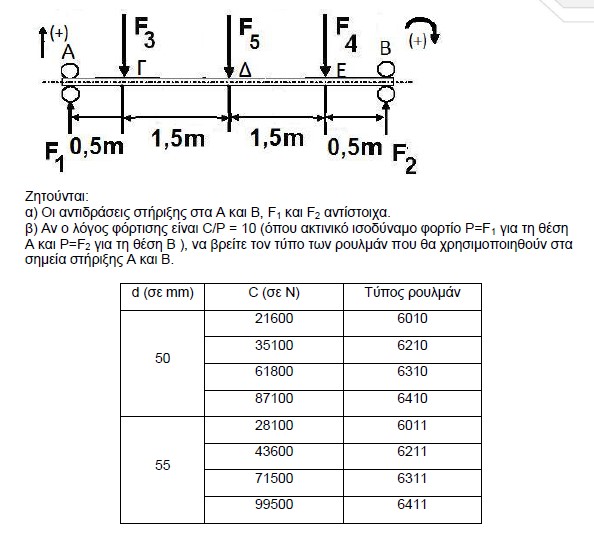

Η άτρακτος του παρακάτω σχήματος στηρίζεται στα άκρα της Α, Β σε έδρανα κυλίσεως
(ρουλμάν). Δίνονται :
• Φορτία F3=1000 N, F4=1000 N και F5=8000 N
• Διάμετρος ατράκτου d=50 mm.
