2ο Μάθημα: Πολύμετρο-Έλεγχος Ηλεκτρικής συνέχειας

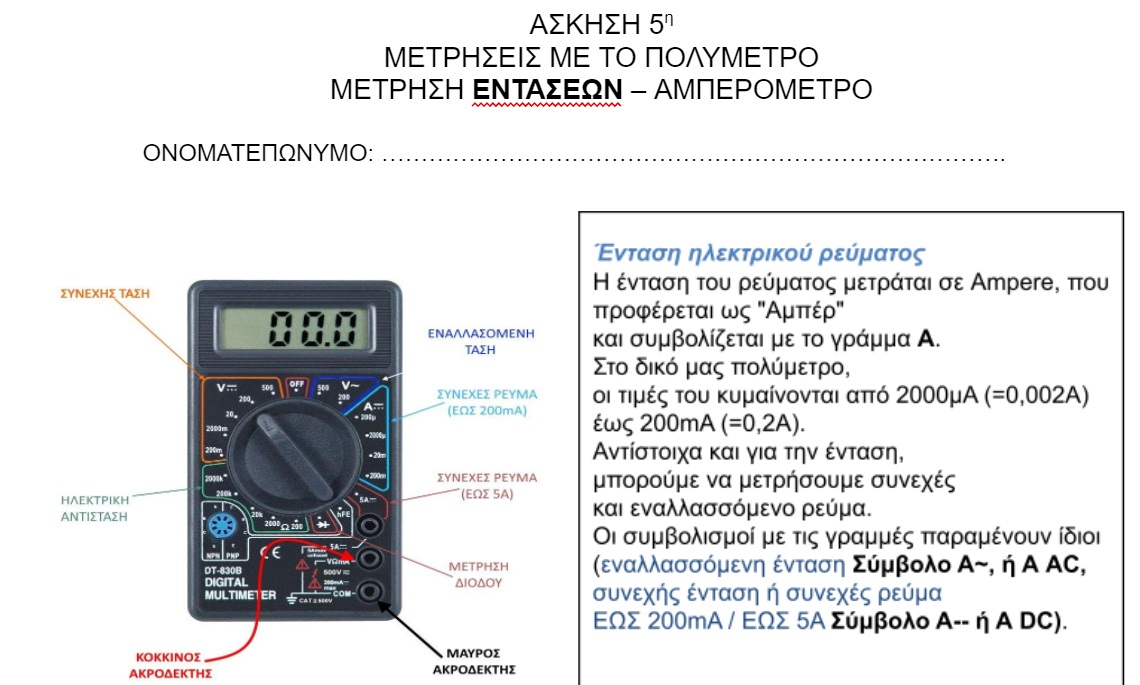

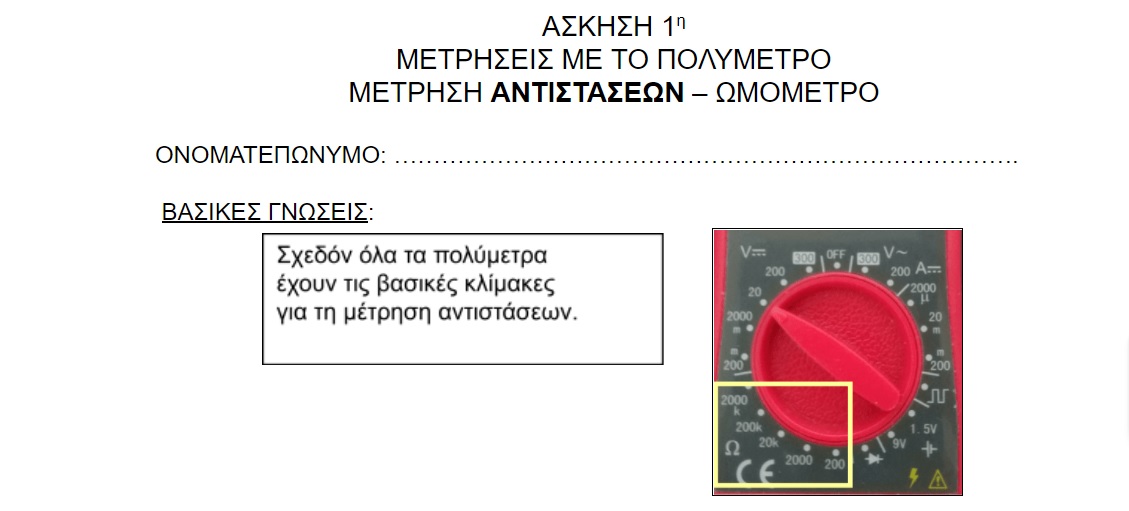

Το πολύμετρο είναι ένα ηλεκτρολογικό/ηλεκτρονικό όργανο το οποίο μετράει την τάση, την ένταση και την αντίσταση σ΄ ένα ηλεκτρικό κύκλωμα.
Ένα πολύμετρο μπορεί να είναι μια φορητή συσκευή χρήσιμη για τη εύρεση ελαττωμάτων ή ένα όργανο που μπορεί να μετρήσει σε έναν πολύ υψηλό βαθμό ακριβείας. Ένα τέτοιο όργανο βρίσκεται συνήθως σε εργαστήρια και μπορεί να χρησιμοποιηθεί για να χαρακτηρίσει τα πρότυπα αντίστασης και τάσης ή να ρυθμίσει και να ελέγξει την απόδοση των πολλών χρήσεων.
Το ρεύμα, η τάση, και οι μετρήσεις αντίστασης θεωρούνται τυποποιημένα χαρακτηριστικά γνωρίσματα για το πολύμετρο. Τα πολύμετρα AVO, είναι κατασκευαστής πολυμέτρων που άντλησαν το όνομά τους από τα αμπέρ (Α), τα βολτ (V), και τα ωμ (Ω), μονάδες που χρησιμοποιούνται για τη μέτρηση του ρεύματος, της τάσης, και της αντίστασης αντίστοιχα.
Είναι εξαιρετικά πρακτικές συσκευές που μπορούν να χρησιμοποιηθούν για να ανιχνεύσουν ηλεκτρικά προβλήματα σε οικιακές συσκευές, στα ηλεκτρονικά συστήματα ενός αυτοκινήτου κ.α.
Είναι η συσκευή που έχει όλες τις δυνατότητες των παραπάνω οργάνων(ωμόμετρο, βολτόμετρο, αμπερόμετρο)και ανάλογα την μέτρηση που κάνουμε αλλάζουμε τον μεταγωγέα στο κατάλληλο όργανο ενώ ταυτόχρονα απομονώνουμε τα υπόλοιπα.
Κάθε φορά που πραγματοποιούμε ένα πείραμα ηλεκτρισμού, χρησιμοποιούμε ένα όργανο που λέγεται πολύμετρο και είναι ικανό να μας βοηθήσει να μετρήσουμε τάση, ένταση ηλεκτρικού ρεύματος και ηλεκτρική αντίσταση. Δείτε...
στην παρακάτω προσομοίωση πως μπορούμε να χρησιμοποιήσουμε ένα πολύμετρο.
Πατήστε εδώ για να δείτε την προσομοίωση.
Μεταβείτε στον σύνδεσμο:
https://phet.colorado.edu/el/simulation/circuit-construction-kit-dc-virtual-lab
Πραγματοποιήστε το κύκλωμα που φαίνεται στην παρακάτω εικόνα
και περιέχει δυο λάμπες συνδεδεμένες σε σειρά, τρία Αμπερόμετρα τοποθετημένα κατάλληλα
να μετρούν την ένταση Ιολ του ρεύματος της πηγής (μπαταρίας), τηn ένταση Ι2 που διαρρέει την πρώτη λάμπα και τηn Ι3 της δεύτερης λάμπας, καθώς επίσης και έναν διακόπτη.
Κλείστε τον διακόπτη και απαντήστε τις 3 πρώτες ερωτήσεις, σχετικά με τις εντάσεις των ρευμάτων που προέρχεται από την πηγή συνεχούς ρεύματος (μπαταρία)(Ι1) και διαρρέουν την πρώτη (Ι1) και τη δεύτερη λάμπα (Ι2) αντίστοιχα.
Στη συνέχεια τοποθετήστε το Βολτόμετρο αρχικά στην πηγή, μετά στα άκρα της πρώτης λάμπας και τέλος στα άκρα της δεύτερης λάμπας, για να μετρήσετε τα Vολ, V1 και V2 αντίστοιχα.
Απαντήστε όλες τις ερωτήσεις!
Καλή επιτυχία!
