Ενότητες - 5ο Μάθημα: Σύνδεση δυο φωτιστικών σημείων με διακόπτη κομυτατέρ

5ο Μάθημα: Σύνδεση δυο φωτιστικών σημείων με διακόπτη κομυτατέρ

4ο Μάθημα: Συνδεσμολογία δυο φ... 6ο Μάθημα: Έλεγχος φωτιστικού...



Με τον διπλό διακόπτη ή διαδοχής ή κομυτατέρ μπορούμε να ελέγχουμε (άναμμα-σβήσιμο) δύο λαμπτήρες
ή ομάδες λαμπτήρων, έναν-έναν χωριστά ή όλους μαζί.



Σύνδεσμοι
ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Electrapp

Γνωρίστε τα βασικά στοιχεία των Εσωτερικών Ηλεκτρικών Εγκαταστάσεων.
Χρησιμοποιήστε τις εφαρμογές και δοκιμάστε τις γνώσεις σας παίζοντας παιχνίδια.

Σύνδεσμοι
ProfiCAD

ProfiCAD

Λογισμικό για εύκολη και γρήγορη σχεδίαση ηλεκτρικών κυκλωμάτων & εγκαταστάσεων. Το profiCAD είναι ένα εύκολο, ευέλικτο και ελεύθερο λογισμικό για σχεδίαση ηλεκτρικών κυκλωμάτων εγκαταστάσεων, αυτοματισμού κ.λπ. –  το οποίο συνεχώς βελτιώνεται – και μπορεί να χρησιμοποιηθεί από επαγγελματίες και εκπαιδευτικούς ηλεκτρολόγους, αλλά και από σπουδαστές όλων των βαθμίδων εκπαίδευσης.

Κατεβάστε το ProfiCAD από εδώ.

Σύνδεσμοι
TinyCAD

TinyCAD

Το TinyCAD είναι ένα πρόγραμμα για να σας βοηθήσει να σχεδιάσετε διαγράμματα κυκλωμάτων. Έρχεται πλήρης με βιβλιοθήκες συμβόλων για να ξεκινήσετε αμέσως. Υπάρχει η δυνατότητα να εκτυπώσετε τα σχέδια σας, επίσης μπορείτε να χρησιμοποιήσετε το TinyCAD για να εισάγετε τα σχέδια σας με αντιγραφή και επικόλληση σε ένα έγγραφο του Word ή την αποθήκευση ως bitmap PNG για το web.

Κατεβάστε το TinyCAD από εδώ.

Εργασίες
ΑΣΚΗΣΗ ΠΑΖΛ: Πολυγραμμικό Σχέδιο Διακόπτη Κομμιτατέρ


Αφού "μπείτε" στον σύνδεσμο: https://www.jigsawplanet.com/?rc=play&pid=17cc34c98bec&pieces=28  και ολοκληρώσετε το παζλ, "φωτογραφείστε το" κατά τον γνωστό τρόπο (PrtSc από υπολογιστή, ScreenShot από κινητό ή τάμπλετ) και υποβάλλετέ το στο αρχείο που βρίσκεται στο κάτω μέρος αυτής της εργασίας
Καλή επιτυχία!

Εργασίες
Α. Εργασία 5ου μαθήματος: Σχεδίαση κυκλώματος διακόπτη ΚΟΜΜΙΤΑΤΕΡ που ελέγχει 2 φωτιστικά σημεία με το σχεδιαστικό πρόγραμμα ProfiCAD

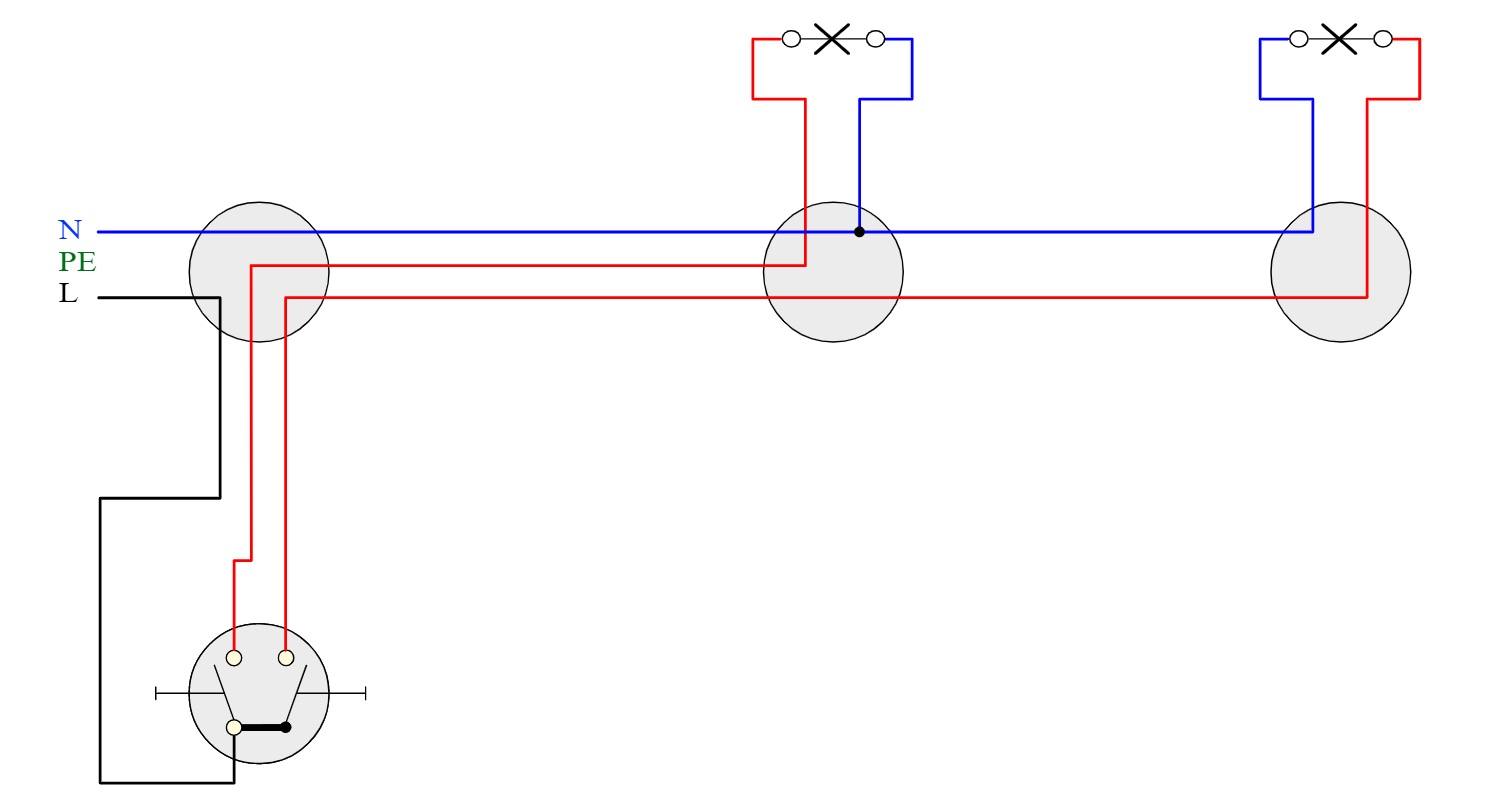

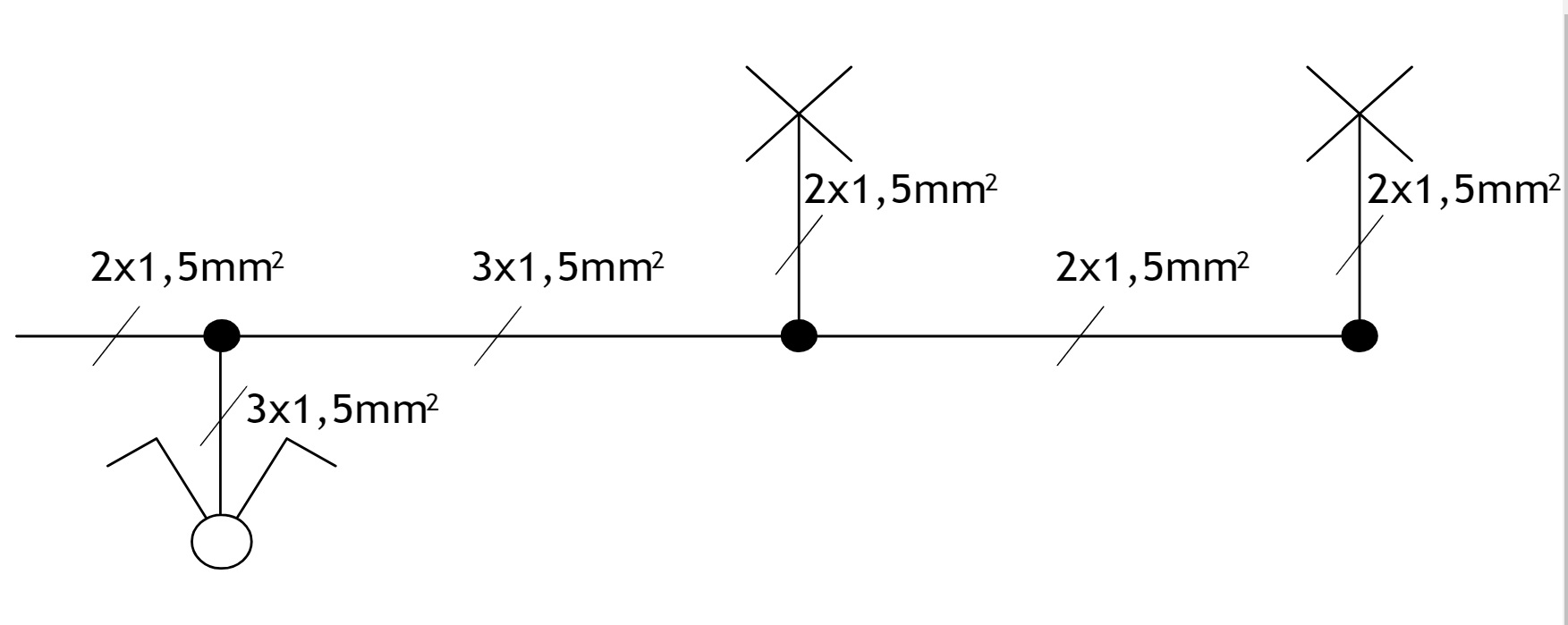

Χρησιμοποιώντας το πρόγραμμα ProfiCAD, μέσω των πλαϊνών υπομενού (στα εικονίδια συμβόλων) hoyse electrical symbols και electrical installations, σχεδιάστε το μονογραμμικό και πολυγραμμικό ηλεκτρολογικό σχέδιο κυκλώματος διακόπτη κομμιτατέρ (commitateur) που ελέγχει 2 φωτιστικά σημεία (λάμπες), όπως φαίνεται στην παραπάνω εικόνα.
Στη συνέχεια μπορείτε να αποθηκεύσετε στον υπολογιστή σας το αρχείο που δημιουργήσατε (δίνοντάς του κι ένα όνομα) μέσω του Αρχείο/Αποθήκευση ως και να το υποβάλλετε σε αυτή την εργασία στο Επιλογή αρχείου.

Εναλλακτικά μπορείτε να ακολουθήσετε τη γνωστή διαδικασία (PrtSc, Ctrl+C, άνοιγμα εγγράφου Word, Ctrl+V).
Καλή επιτυχία!

Εργασίες
Β. Εργασία 5ου μαθήματος: Σχεδίαση κυκλώματος διακόπτη ΚΟΜΜΙΤΑΤΕΡ που ελέγχει ΠΟΛΥΦΩΤΟ με το σχεδιαστικό πρόγραμμα ProfiCAD

Χρησιμοποιώντας το πρόγραμμα ProfiCAD, μέσω των πλαϊνών υπομενού (στα εικονίδια συμβόλων) hoyse electrical symbols και electrical installations, σχεδιάστε το μονογραμμικό και πολυγραμμικό ηλεκτρολογικό σχέδιο κυκλώματος διακόπτη κομμιτατέρ (commitateur) που ελέγχει 'ένα ΠΟΛΥΦΩΤΟ (3 ή περισσότερες λάμπες), όπως φαίνεται στην παραπάνω εικόνα.
Στη συνέχεια μπορείτε να αποθηκεύσετε στον υπολογιστή σας το αρχείο που δημιουργήσατε (δίνοντάς του κι ένα όνομα) μέσω του Αρχείο/Αποθήκευση ως και να το υποβάλλετε σε αυτή την εργασία στο Επιλογή αρχείου.

Εναλλακτικά μπορείτε να ακολουθήσετε τη γνωστή διαδικασία (PrtSc, Ctrl+C, άνοιγμα εγγράφου Word, Ctrl+V).
Καλή επιτυχία!
