Ενότητες - 7ο Μάθημα: Έλεγχος φωτιστικού σημείου από τρεις διακόπτες αλέ ρετούρ (1 μεσαίο και 2 ακραίους)

7ο Μάθημα: Έλεγχος φωτιστικού σημείου από τρεις διακόπτες αλέ ρετούρ (1 μεσαίο και 2 ακραίους)

6ο Μάθημα: Έλεγχος φωτιστικού... 8ο Μάθημα: Συναρμολόγηση και δ...



Σε πολλούς χώρους (υπνοδωμάτια, διάδρομοι, σκάλες) είναι αναγκαίο
η λειτουργία των φωτιστικών να γίνεται από τρεις ή και περισσότερες θέσεις.

Με τη χρήση δύο ακραίων διακοπτών εναλλαγής και την προσθήκη μεσαίων διακοπτών εναλλαγής, μπορούμε να λειτουργήσουμε ένα φωτιστικό σημείο από περισσότερες των δύο διαφορετικές θέσεις.

Για τη λειτουργία του φωτιστικού από τρεις διαφορετικές θέσεις, θα χρησιμοποιήσουμες δύο ακραίους και έναν μεσαίο διακόπτες εναλλαγής.

Σύνδεσμοι
ΚΥΚΛΩΜΑΤΑ ΦΩΤΙΣΜΟΥ ΑΛΕ-ΡΕΤΟΥΡ ΜΕ 2 ΑΚΡΑΙΟΥΣ & 2 ΑΚΡΑΙΟΥΣ/1 ΜΕΣΑΙΟ ΔΙΑΚΟΠΤΗ

Δυναμική οπτική αναπαράσταση και δραστηριότητες διερεύνησης, με θέμα δύο κυκλώματα μετάβασης - επιστροφής (αλέ-ρετούρ), που ελέγχουν ένα φωτιστικό σημείο.
Πιο συγκεκριμένα, παρουσιάζονται ένα κύκλωμα με έλεγχο από δύο θέσεις και ένα κύκλωμα με έλεγχο από τρεις θέσεις.

Μέσω της αναπαράστασης, δίνεται στους μαθητές η δυνατότητα να παρατηρούν πότε ανάβει και πότε σβήνει το φωτιστικό σημείο, με δυναμικούς χειρισμούς των διακοπτών.

Σύνδεσμοι
ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Electrapp

Γνωρίστε τα βασικά στοιχεία των Εσωτερικών Ηλεκτρικών Εγκαταστάσεων.
Χρησιμοποιήστε τις εφαρμογές και δοκιμάστε τις γνώσεις σας παίζοντας παιχνίδια.

Σύνδεσμοι
ProfiCAD

ProfiCAD

Λογισμικό για εύκολη και γρήγορη σχεδίαση ηλεκτρικών κυκλωμάτων & εγκαταστάσεων. Το profiCAD είναι ένα εύκολο, ευέλικτο και ελεύθερο λογισμικό για σχεδίαση ηλεκτρικών κυκλωμάτων εγκαταστάσεων, αυτοματισμού κ.λπ. –  το οποίο συνεχώς βελτιώνεται – και μπορεί να χρησιμοποιηθεί από επαγγελματίες και εκπαιδευτικούς ηλεκτρολόγους, αλλά και από σπουδαστές όλων των βαθμίδων εκπαίδευσης.

Κατεβάστε το ProfiCAD από εδώ.

Σύνδεσμοι
TinyCAD

TinyCAD

Το TinyCAD είναι ένα πρόγραμμα για να σας βοηθήσει να σχεδιάσετε διαγράμματα κυκλωμάτων. Έρχεται πλήρης με βιβλιοθήκες συμβόλων για να ξεκινήσετε αμέσως. Υπάρχει η δυνατότητα να εκτυπώσετε τα σχέδια σας, επίσης μπορείτε να χρησιμοποιήσετε το TinyCAD για να εισάγετε τα σχέδια σας με αντιγραφή και επικόλληση σε ένα έγγραφο του Word ή την αποθήκευση ως bitmap PNG για το web.

Κατεβάστε το TinyCAD από εδώ.

Εργασίες
Εργασία 7ου μαθήματος: Σχεδίαση κυκλώματος διακόπτη ΑΛΕΡΕΤΟΥΡ με 2 ΑΚΡΑΙΟΥΣ και 1 ΜΕΣΑΙΟ που ελέγχει 1 φωτιστικό σημείο από 3 θέσεις με το σχεδιαστικό πρόγραμμα ProfiCAD

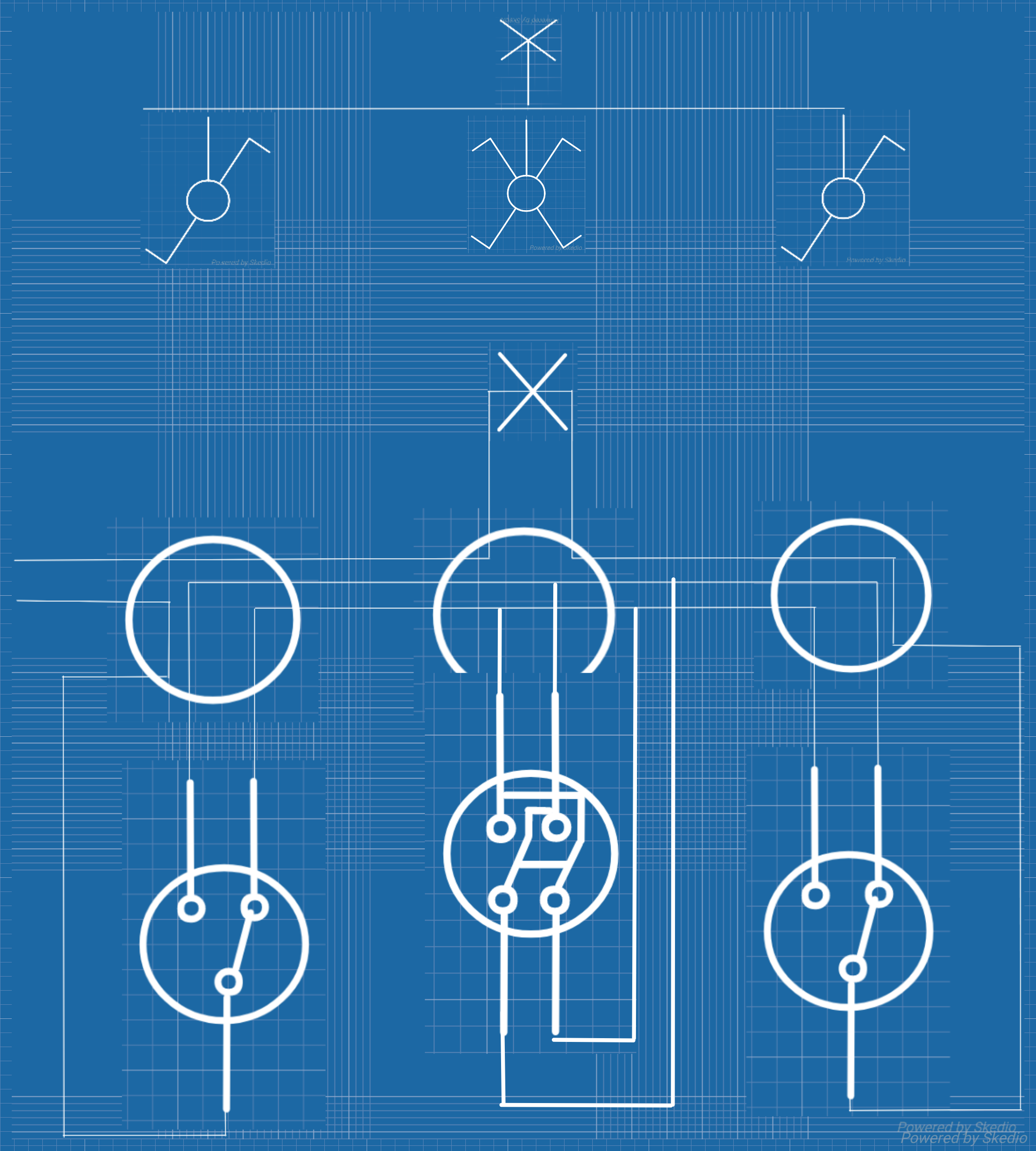

Χρησιμοποιώντας το πρόγραμμα ProfiCAD, μέσω των πλαϊνών υπομενού (στα εικονίδια συμβόλων) hoyse electrical symbols και electrical installations, σχεδιάστε το μονογραμμικό και πολυγραμμικό ηλεκτρολογικό σχέδιο κυκλώματος διακόπτη ΑΛΕΡΕΤΟΥΡ (Aller Retour) που ελέγχει 1 φωτιστικό σημείο (λάμπα) από 3 ΘΕΣΕΙΣ (2 ΑΚΡΑΙΟΙ διακόπτες Αλερερτούρ και 1 ΜΕΣΑΙΟΣ διακόπτης Αλερετούρ), όπως φαίνεται στην παραπάνω εικόνα.
Στη συνέχεια μπορείτε να αποθηκεύσετε στον υπολογιστή σας το αρχείο που δημιουργήσατε (δίνοντάς του κι ένα όνομα) μέσω του Αρχείο/Αποθήκευση ως και να το υποβάλλετε σε αυτή την εργασία στο Επιλογή αρχείου.

Εναλλακτικά μπορείτε να ακολουθήσετε τη γνωστή διαδικασία (PrtSc, Ctrl+C, άνοιγμα εγγράφου Word, Ctrl+V).
Καλή επιτυχία!

Εργασίες
Εργασία 7ου μαθήματος: Σχεδίαση κυκλώματος διακόπτη ΑΛΕΡΕΤΟΥΡ με 2 ΑΚΡΑΙΟΥΣ & 1 MEΣAIO που ελέγχει 1 φωτιστικό σημείο από 2 θέσεις με τη σχεδιαστική (android) εφαρμογή skedio

Χρησιμοποιώντας ττη σχεδιαστική (android) εφαρμογή skedio, σχεδιάστε το μονογραμμικό και πολυγραμμικό ηλεκτρολογικό σχέδιο κυκλώματος διακόπτη ΑΛΕΡΕΤΟΥΡ (Aller Retour) που ελέγχει 1 φωτιστικό σημείο (λάμπα) από 3 ΘΕΣΕΙΣ (2 ΑΚΡΑΙΟΙ διακόπτες και 1 ΜΕΣΑΙΟΣ Αλερετούρ), όπως φαίνεται στην παραπάνω εικόνα.
Στη συνέχεια μπορείτε να αποθηκεύσετε στο κινητό ή στο τάμπλετ σας  ως αρχείο το σχέδιο που δημιουργήσατε (δίνοντάς του κι ένα όνομα), ακολουθώντας τη γνωστή διαδικασία ScreenShot και να το υποβάλλετε σε αυτήν εδώ την εργασία, αφού πρώτα ανοίξετε στον browser του κινητού σας τον σύνδεσμο του eclass του μαθήματος μας.
Καλή επιτυχία!
