Μάθημα : ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ & ΣΤΟΙΧΕΙΑ ΗΛΕΚΤΡΟΛΟΓΙΚΟΥ ΣΧΕΔΙΟΥ Β' ΕΠΑΛ ΗΛΕΚΤΡΟΛΟΓΩΝ
T327140 - ΦΩΤΙΟΣ ΠΑΝΑΓΙΩΤΟΠΟΥΛΟΣ
Περιγραφή Μαθήματος
Οι γενικοί σκοποί του θεωρητικού μέρους μαθήματος είναι οι μαθητές να:
αναφέρουν τα στοιχεία (συσκευές, υλικά, εξαρτήματα) από τα οποία αποτελούνται οι συνήθεις
ηλεκτρικές εγκαταστάσεις (ΕΗΕ)
περιγράφουν τη χρήση των διατάξεων που εγκαθίστανται στις ΕΗΕ και να επεξηγούν τη λειτουργία τους
αναγνωρίζουν τα ηλεκτρολογικά σύμβολα και να διαβάζουν ηλεκτρολογικά σχέδια,
σχεδιαγράμματα, πίνακες και τεχνικά εγχειρίδια που χρησιμοποιούνται στις ΕΗΕ
υπολογίζουν τις τιμές των ηλεκτρικών μεγεθών και να επιλέγουν τις διαστάσεις και τα τεχνικά
χαρακτηριστικά των στοιχείων μιας εγκατάστασης ΕΗΕ με βάση τους ισχύοντες κανονισμούς

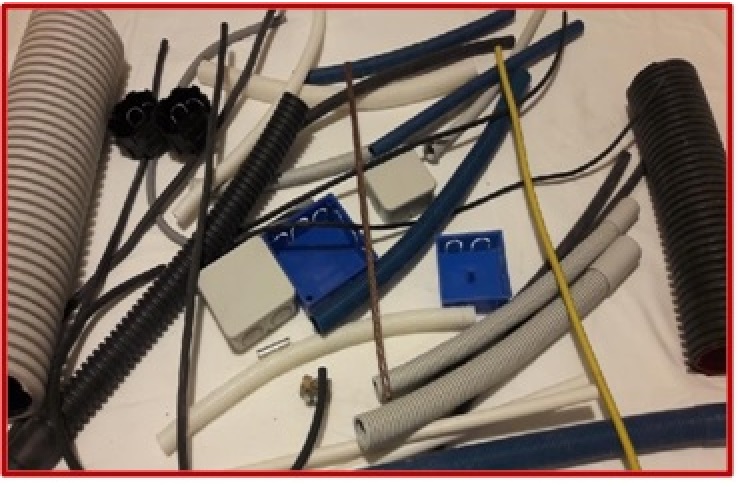

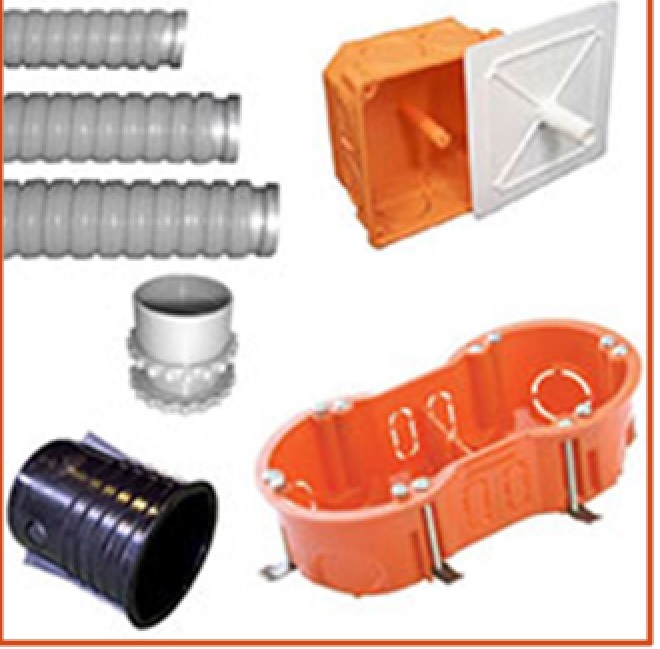

Η απλούστερη κτιριακή εγκατάσταση περιλαμβάνει τα παρακάτω εξαρτήματα :
1.Σωλήνες
2.Κουτιά διακλάδωσης:
3.Κουτί διακόπτη
4.Απλός διακόπτης
5.Λάμπα :
6. Λυχνιολαβή (Ντουί)
Αγωγός ονομάζεται κάθε μεταλλικό σύρμα
που χρησιμεύει στη μεταφορά ηλεκτρικής ενέργειας.

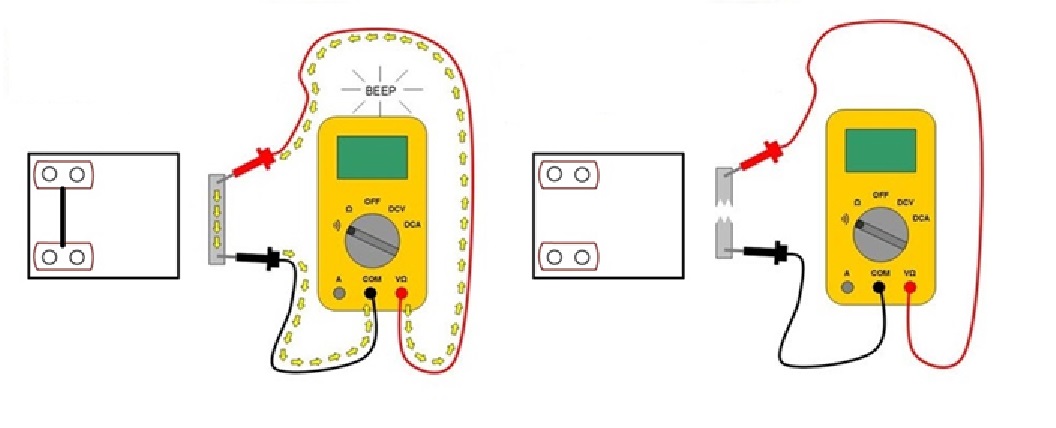

Έλεγχος ηλεκτρικής συνέχειας με το πολύμετροΠολλές φορές είναι χρήσιμο να ελέγξουμε αν υπάρχει ηλεκτρική συνέχεια (αν περνάει το ρεύμα) σε έναν αγωγό, σε μια ασφάλεια, στην κλειστή επαφή ενός διακόπτη.
Με το πολύμετρο μας δίνεται αυτή η δυνατότητα ελέγχου της ηλεκτρικής συνέχειας.

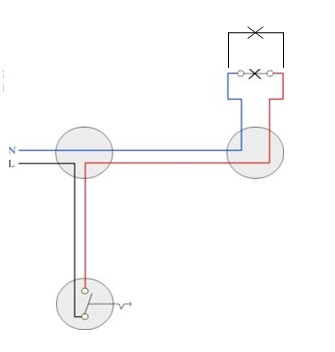

Η πιο απλή σύνδεση που υπάρχει στα σπίτια και γενικά στις ηλεκτρολογικές εγκαταστάσεις είναι η σύνδεση φωτιστικού με απλό διακόπτη.
Χρησιμοποιείται για τον έλεγχο ενός ή περισσότερων λαμπτήρων από το σημείο που υπάρχει ο διακόπτης.

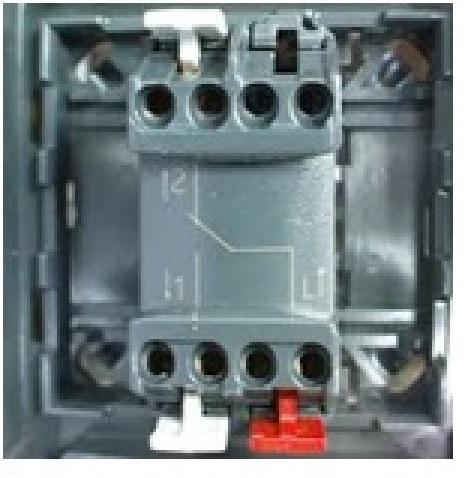

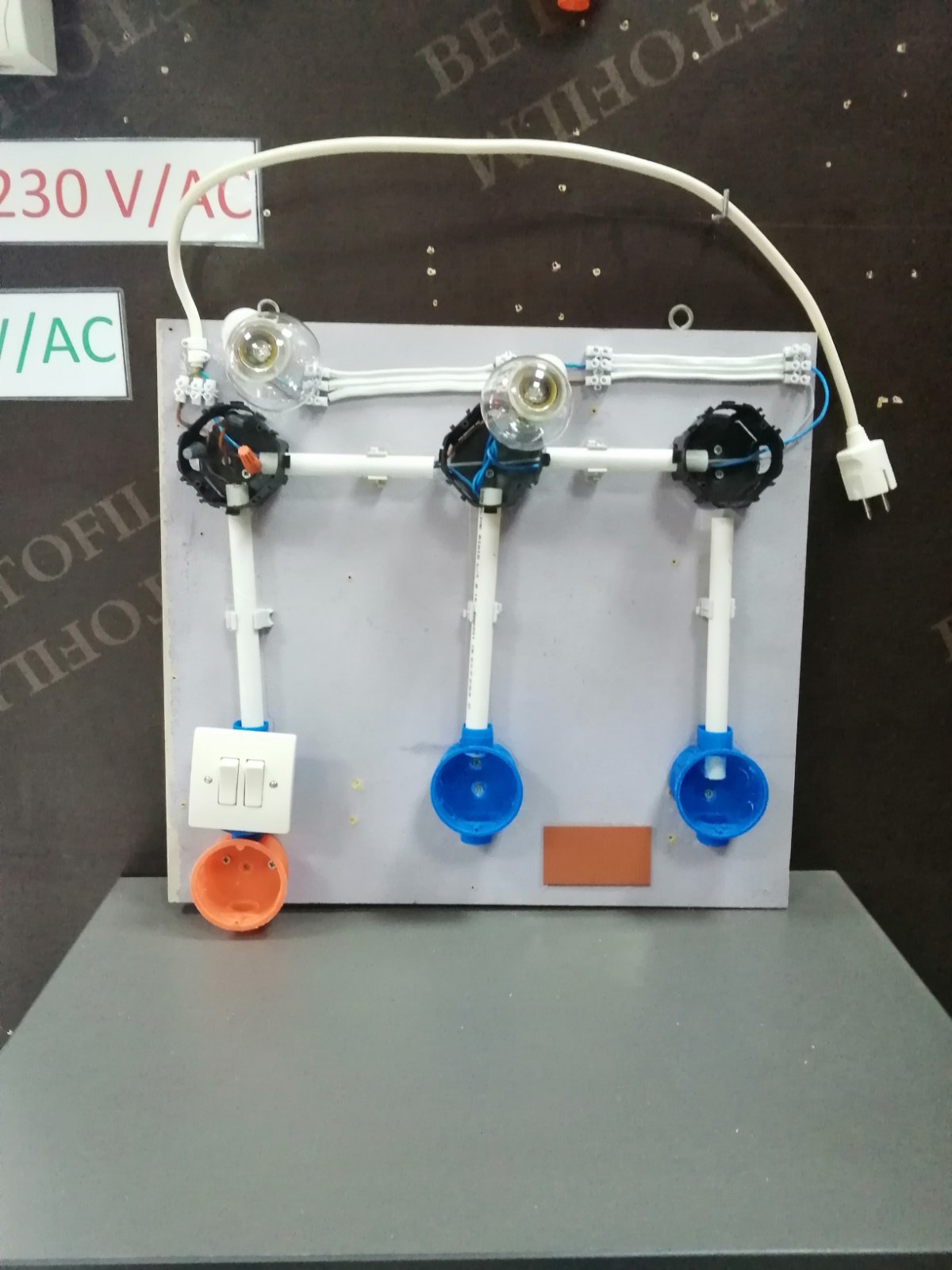

Με τον διπλό διακόπτη ή διαδοχής ή κομυτατέρ μπορούμε να ελέγχουμε (άναμμα-σβήσιμο) δύο λαμπτήρες
ή ομάδες λαμπτήρων, έναν-έναν χωριστά ή όλους μαζί.

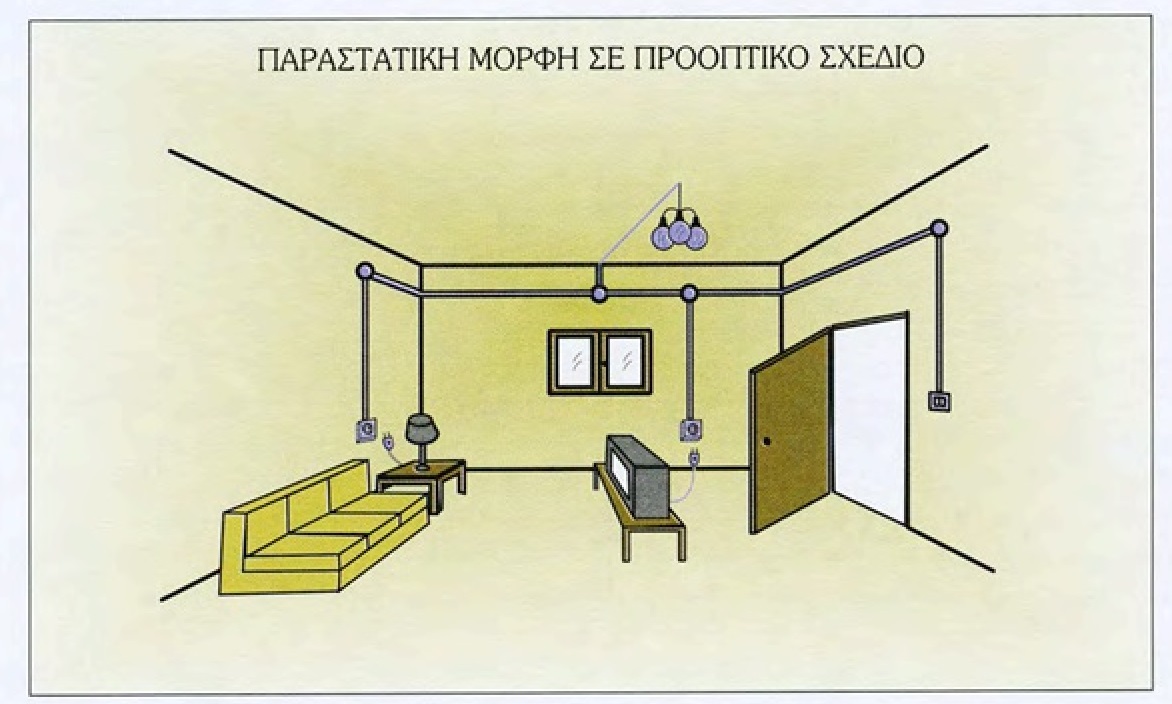

Πολύφωτα ονομάζουμε τα φωτιστικά που αποτελούνται από δύο ή περισσότερες λυχνίες.
Χρησιμοποιούνται για να καλύψουν ανάγκες φωτισμού μεγάλων χώρων (σαλόνι, τραπεζαρία).- Με τους διπλούς διακόπτες μπορούμε να ανάψουμε σε ένα πολύφωτο μια λυχνία,
ή μια ομάδα λυχνιών,
ή και όλες μαζί.

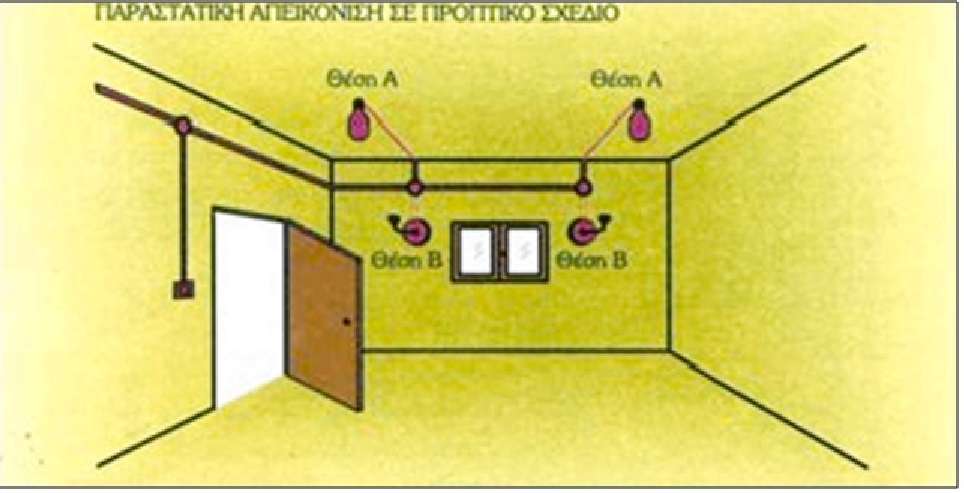

Σε πολλούς χώρους (υπνοδωμάτια, διαδρόμους, σκάλες) είναι αναγκαίο
η λειτουργία των φωτιστικών να γίνεται από δυο διαφορετικές θέσεις.Οι διακόπτες που χρησιμοποιούνται για αυτή τη συνδεσμολογία ονομάζονται ακραίοι διακόπτες εναλλαγής (αλέ ρετούρ).

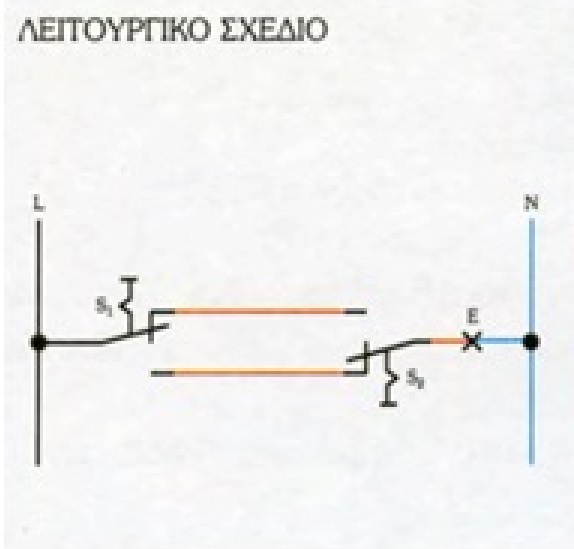

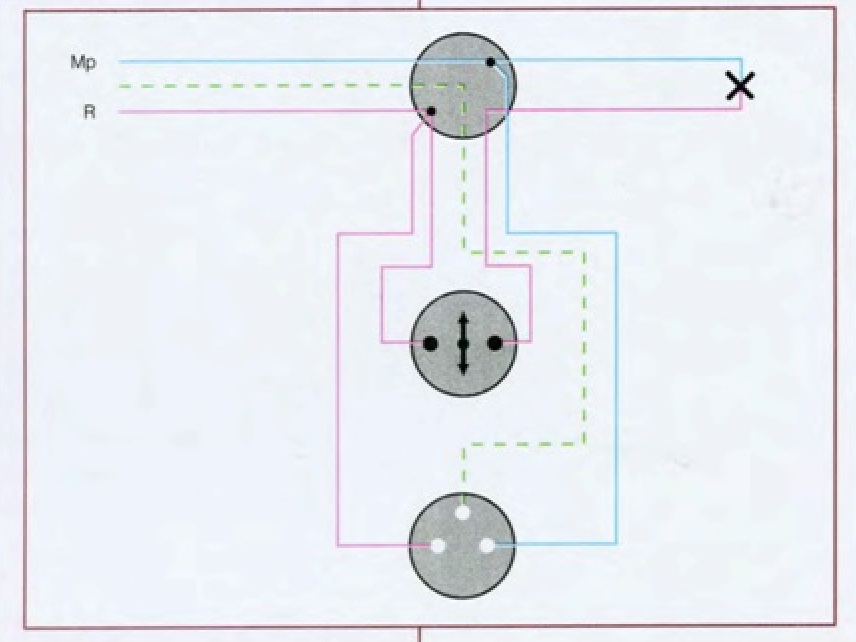

Με τη χρήση δυο διακοπτών αλέ ρετούρ
μπορούμε να ανάψουμε ένα φωτιστικό από τον ένα διακόπτη
και να το σβήσουμε από τον ίδιο ή και από τον δεύτερο διακόπτη,
δηλαδή μπορούμε να ανάβουμε και να σβήνουμε το φωτιστικό
από δυο διαφορετικά σημεία (θέσεις).Σε πολλούς χώρους (υπνοδωμάτια, διάδρομοι, σκάλες) είναι αναγκαίο
η λειτουργία των φωτιστικών να γίνεται από τρεις ή και περισσότερες θέσεις.Με τη χρήση δύο ακραίων διακοπτών εναλλαγής και την προσθήκη μεσαίων διακοπτών εναλλαγής, μπορούμε να λειτουργήσουμε ένα φωτιστικό σημείο από περισσότερες των δύο διαφορετικές θέσεις.
Για τη λειτουργία του φωτιστικού από τρεις διαφορετικές θέσεις, θα χρησιμοποιήσουμες δύο ακραίους και έναν μεσαίο διακόπτες εναλλαγής.
