Ενότητες - 13ο Μάθημα: Σύνδεση απλού διακόπτη με δυο λάμπες

13ο Μάθημα: Σύνδεση απλού διακόπτη με δυο λάμπες

12ο Μάθημα: Σύνδεση απλού διακ... 14ο Μάθημα: Σύνδεση απλού διακ...

Σύνδεσμοι
profiCAD

Λογισμικό για εύκολη και γρήγορη σχεδίαση ηλεκτρικών κυκλωμάτων & εγκαταστάσεων. Το profiCAD είναι ένα εύκολο, ευέλικτο και ελεύθερο λογισμικό για σχεδίαση ηλεκτρικών κυκλωμάτων εγκαταστάσεων, αυτοματισμού κ.λπ. –  το οποίο συνεχώς βελτιώνεται – και μπορεί να χρησιμοποιηθεί από επαγγελματίες και εκπαιδευτικούς ηλεκτρολόγους, αλλά και από σπουδαστές όλων των βαθμίδων εκπαίδευσης.

Εργασίες
Εργασία 13ου μαθήματος: Σχεδίαση κυκλώματος απλού διακόπτη που ελέγχει 2 φωτιστικά σημεία (που βρίσκονται στην ίδια θέση) με το σχεδιαστικό πρόγραμμα ProfiCAD

Χρησιμοποιώντας το πρόγραμμα ProfiCAD, μέσω των πλαϊνών υπομενού (στα εικονίδια συμβόλων) hoyse electrical symbols και electrical installations, σχεδιάστε το μονογραμμικό και πολυγραμμικό ηλεκτρολογικό σχέδιο κυκλώματος απλού διακόπτη που ελέγχει 2 φωτιστικά σημεία (λάμπες), όπως φαίνεται στην παραπάνω εικόνα.
Στη συνέχεια μπορείτε να αποθηκεύσετε στον υπολογιστή σας το αρχείο που δημιουργήσατε (δίνοντάς του κι ένα όνομα) μέσω του Αρχείο/Αποθήκευση ως και να το υποβάλλετε σε αυτή την εργασία στο Επιλογή αρχείου.

Εναλλακτικά μπορείτε να ακολουθήσετε τη γνωστή διαδικασία (PrtSc, Ctrl+C, άνοιγμα εγγράφου Word, Ctrl+V).
Καλή επιτυχία!

Εργασίες

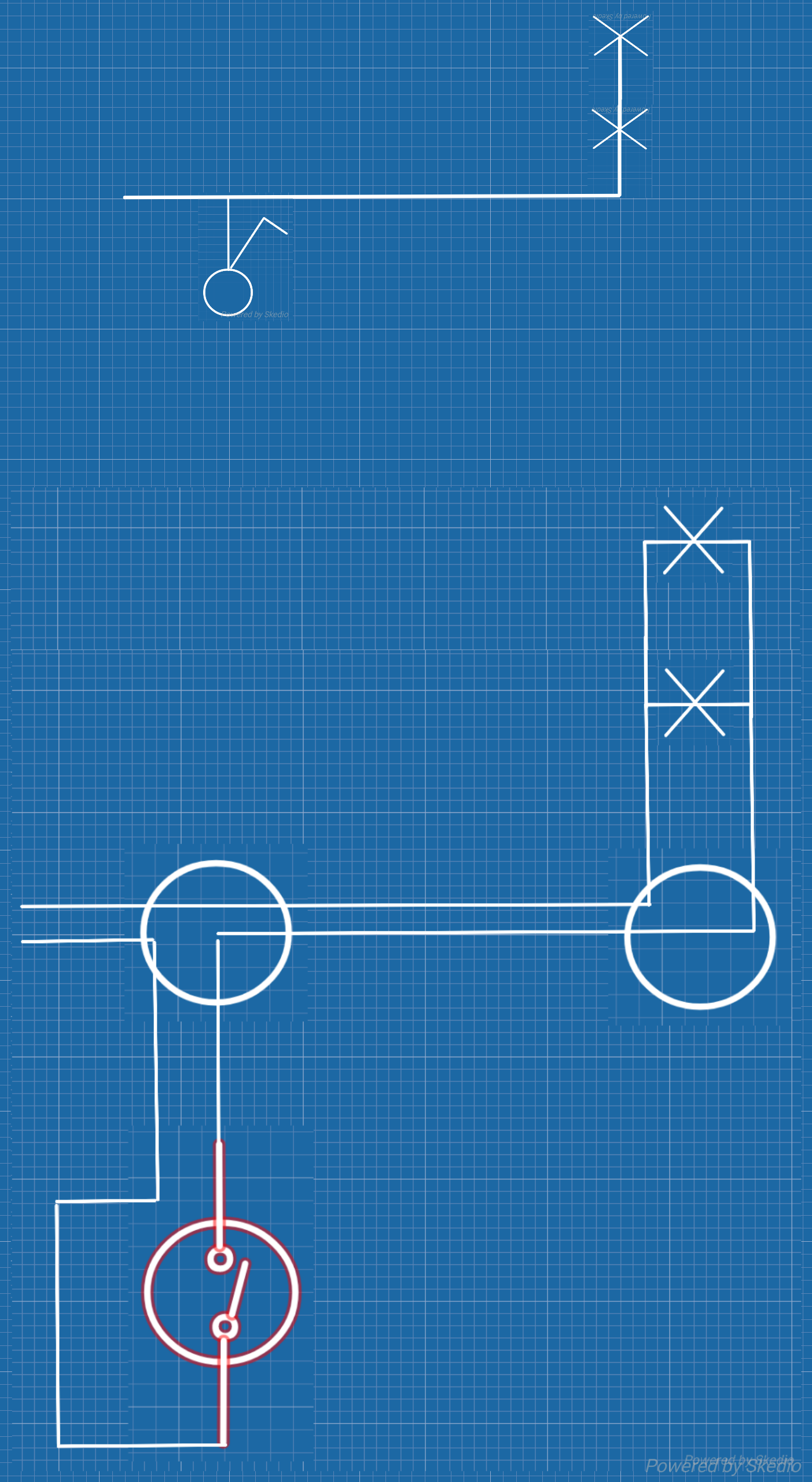

Εργασία skedio 13ου μαθήματος: Απλός διακόπτης που ελέγχει 2 λάμπες στο ίδιο σημείο (κουτί διακλάδωσης)

Σχεδιάστε το πολυγραμμικό και μονογραμμικό σχέδιο του κυκλώματος (όπως αυτά που φαίνονται εδώ) και "ανεβάστε τα"!
