Ενότητες - 16ο Μάθημα: Σύνδεση δυο φωτιστικών σημείων με διακόπτη κομυτατέρ

16ο Μάθημα: Σύνδεση δυο φωτιστικών σημείων με διακόπτη κομυτατέρ

15ο Μάθημα: Σύνδεση δυο φωτιστ... 17ο Μάθημα: Σύνδεση πολύφωτου...

Με τον διπλό διακόπτη ή διαδοχής ή κομυτατέρ μπορούμε να ελέγχουμε (άναμμα-σβήσιμο) δύο λαμπτήρες
ή ομάδες λαμπτήρων, έναν-έναν χωριστά ή όλους μαζί.



Ασκήσεις
Άσκηση 16ου μαθήματος κατασκευής κυκλώματος δυο φωτιστικών σημείων (λαμπών) με διακόπτη ΚΟΜΥΤΑΤΕΡ μέσω της προσομοίωσης μετρήσεων με πολύμετρο Phet Colorado: "Εργαλειοθήκη κατασκευής κυκλωμάτων-Εικονικό εργαστήριο"

Μεταβείτε στον σύνδεσμο:
https://phet.colorado.edu/el/simulation/circuit-construction-kit-dc-virtual-lab

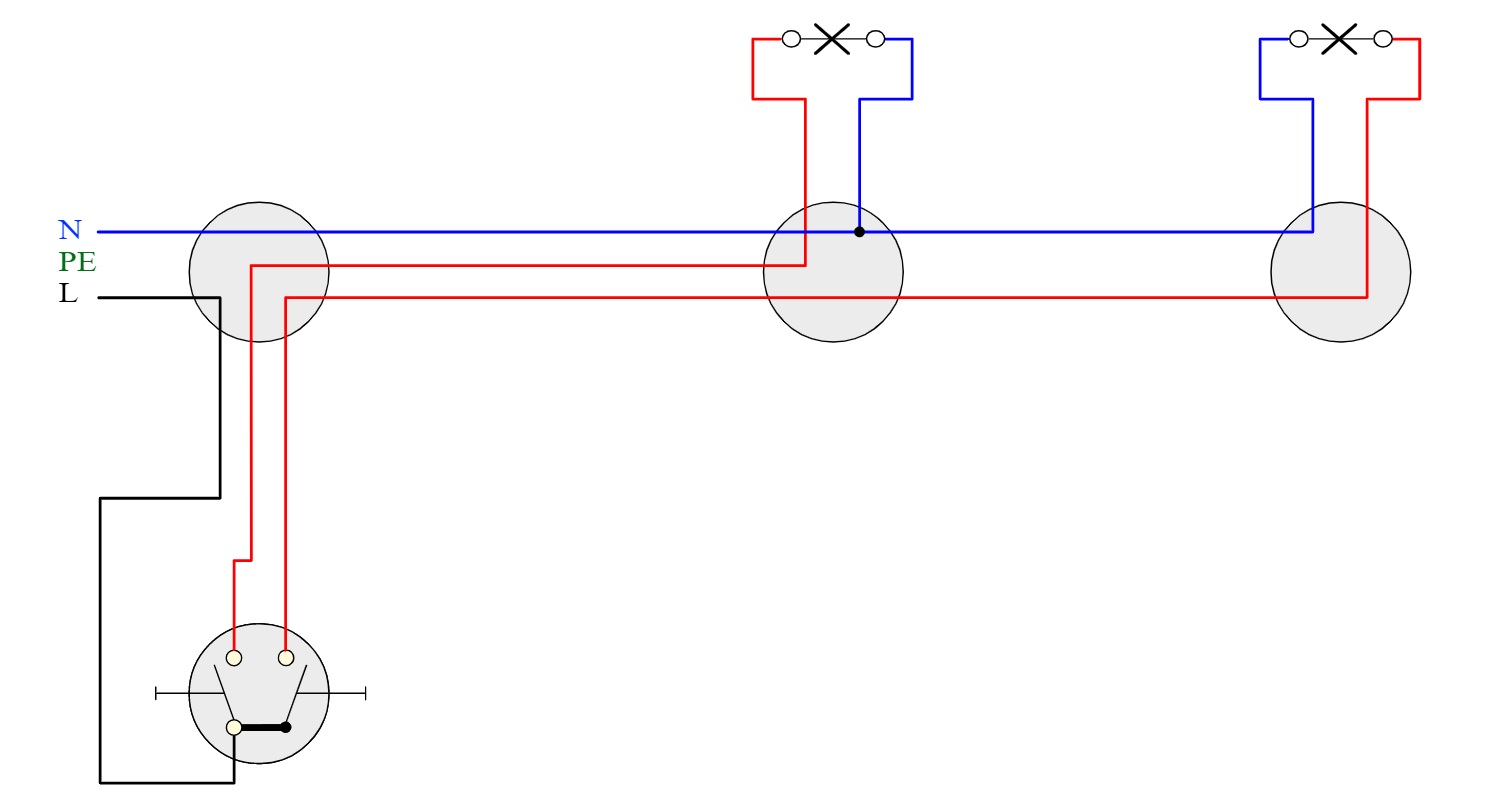

Πραγματοποιήστε το κύκλωμα που φαίνεται στην παρακάτω εικόνα:

που περιέχει ΔΥΟ φωτιστικά σημεία (2 λάμπες) και έναν διακόπτη ΚΟΜΥΤΑΤΕΡ
και προσομοιάζει ικανοποιητικά το σχετικό ηλεκτρικό κύκλωμα των «Ηλεκτρικών Εγκαταστάσεων»

Όταν κατασκευάσετε το κύκλωμα στο «ψηφιακό» περιβάλλον του Phet,
ενεργοποιείστε την προσομοίωση αφού πρώτα επιλέξετε το μπουτόν
που συμβολίζει την πηγή Συνεχούς ρεύματος
(στο δεξί μέρος του κεντρικού περιβάλλοντος, δίπλα από το μπουτόν της μπαταρίας).

Τέλος, "φωτογραφείστε" την εικόνα σας
(με τους τρόπους που είχαν αναφερθεί και σε προηγούμενες ασκήσεις, δηλαδή PrtSc και Copy-Paste σε Word αν εργάζεστε από Η/Υ, ScreenShot από κινητό ή tablet)
και υποβάλετε τη στο αρχείο, ακριβώς κάτω από αυτή την εργασία.
Μην ξεχάσετε να γράψετε στα σχόλια το όνομά σας,

Καλή επιτυχία!

Σύνδεσμοι
profiCAD

Λογισμικό για εύκολη και γρήγορη σχεδίαση ηλεκτρικών κυκλωμάτων & εγκαταστάσεων. Το profiCAD είναι ένα εύκολο, ευέλικτο και ελεύθερο λογισμικό για σχεδίαση ηλεκτρικών κυκλωμάτων εγκαταστάσεων, αυτοματισμού κ.λπ. –  το οποίο συνεχώς βελτιώνεται – και μπορεί να χρησιμοποιηθεί από επαγγελματίες και εκπαιδευτικούς ηλεκτρολόγους, αλλά και από σπουδαστές όλων των βαθμίδων εκπαίδευσης.

Εργασίες
Εργασία 16ου μαθήματος: Σχεδίαση κυκλώματος διακόπτη ΚΟΜΜΙΤΑΤΕΡ που ελέγχει 2 φωτιστικά σημεία με το σχεδιαστικό πρόγραμμα ProfiCAD

Χρησιμοποιώντας το πρόγραμμα ProfiCAD, μέσω των πλαϊνών υπομενού (στα εικονίδια συμβόλων) hoyse electrical symbols και electrical installations, σχεδιάστε το μονογραμμικό και πολυγραμμικό ηλεκτρολογικό σχέδιο κυκλώματος διακόπτη κομμιτατέρ (commitateur) που ελέγχει 2 φωτιστικά σημεία (λάμπες), όπως φαίνεται στην παραπάνω εικόνα.
Στη συνέχεια μπορείτε να αποθηκεύσετε στον υπολογιστή σας το αρχείο που δημιουργήσατε (δίνοντάς του κι ένα όνομα) μέσω του Αρχείο/Αποθήκευση ως και να το υποβάλλετε σε αυτή την εργασία στο Επιλογή αρχείου.

Εναλλακτικά μπορείτε να ακολουθήσετε τη γνωστή διαδικασία (PrtSc, Ctrl+C, άνοιγμα εγγράφου Word, Ctrl+V).
Καλή επιτυχία!

Εργασίες
Εργασία 16ου μαθήματος "Σύνδεση δυο φωτιστικών σημείων με διακόπτη κομυτατέρ" με τη σχεδιαστική (android) εφαρμογή skedio

Χρησιμοποιώντας τη σχεδιαστική (android) εφαρμογή skedio, σχεδιάστε το μονογραμμικό και πολυγραμμικό ηλεκτρολογικό σχέδιο κυκλώματος διακόπτη ΚΟΜΥΤΑΤΕΡ (ΔΙΠΛΟΣ) που ελέγχει 2 φωτιστικά σημεία (λάμπες), όπως φαίνεται στην παραπάνω εικόνα.
Στη συνέχεια μπορείτε να αποθηκεύσετε στο κινητό ή στο τάμπλετ σας  ως αρχείο το σχέδιο που δημιουργήσατε (δίνοντάς του κι ένα όνομα), ακολουθώντας τη γνωστή διαδικασία ScreenShot και να το υποβάλλετε σε αυτήν εδώ την εργασία, αφού πρώτα ανοίξετε στον browser του κινητού σας τον σύνδεσμο του eclass του μαθήματος μας.
Καλή επιτυχία!
