Ενότητες - 18ο Μάθημα: Έλεγχος φωτιστικού σημείου από δυο διακόπτες αλέ ρετούρ

18ο Μάθημα: Έλεγχος φωτιστικού σημείου από δυο διακόπτες αλέ ρετούρ

17ο Μάθημα: Σύνδεση πολύφωτου... 19ο Μάθημα: Έλεγχος φωτιστικού...

Σε πολλούς χώρους (υπνοδωμάτια, διαδρόμους, σκάλες) είναι αναγκαίο
η λειτουργία των φωτιστικών να γίνεται από δυο διαφορετικές θέσεις.

Οι διακόπτες που χρησιμοποιούνται για αυτή τη συνδεσμολογία ονομάζονται ακραίοι διακόπτες εναλλαγής (αλέ ρετούρ).

Με τη χρήση δυο διακοπτών αλέ ρετούρ
μπορούμε να ανάψουμε ένα φωτιστικό από τον ένα διακόπτη
και να το σβήσουμε από τον ίδιο  ή και από τον δεύτερο διακόπτη,
 δηλαδή μπορούμε να ανάβουμε και να σβήνουμε το φωτιστικό
από δυο διαφορετικά σημεία (θέσεις).

Σύνδεσμοι
Συνδεσμολογία κυκλώματος εναλλαγής ( αλε ρετουρ )

Epal Parou Hlektrologoi

Η Γ' τάξη των Ηλεκτρολόγων του Επαλ Πάρου ( Σχ. έτος 2016 - 2017 ), οι ονομαζόμενοι electrodurex, σας παρουσιάζουν όσο πιο απλά γίνεται την συνδεσμολογία του κυκλώματος που όλοι έχουμε στα υπνοδωμάτια μας και ελέγχουμε το φωτιστικό του δωματίου μας από δυο σημεία χρησιμοποιώντας δυο διακόπτες εναλλαγής (αλε ρετουρ ). Δείτε το.
Σύνδεσμοι
ElecTRAPp

Γνωρίστε τα βασικά στοιχεία των Εσωτερικών Ηλεκτρικών Εγκαταστάσεων.
Χρησιμοποιήστε τις εφαρμογές και δοκιμάστε τις γνώσεις σας παίζοντας παιχνίδια.
Καλή περιήγηση!

Σύνδεσμοι
ΚΥΚΛΩΜΑ ΦΩΤΙΣΜΟΥ ΜΕ 2 ΑΚΡΑΙΟΥΣ ΔΙΑΚΟΠΤΕΣ ΕΝΑΛΛΑΓΗΣ (ΑΛΕ - ΡΕΤΟΥΡ)

Σε πολλούς χώρους (υπνοδωμάτια,διαδρόμους, κλιμακοστάσια) είναι αναγκαίο η λειτουργία των φωτιστικών να γίνεται από δύο διαφορετικές θέσεις. Οι διακόπτες που χρησιμοποιούμε για την συνδεσμολογία αυτή ονομάζονται ακραίοι διακόπτες εναλλαγής (αλέ - ρετούρ). Με την χρήση δύο διακοπτών ακραίων εναλλαγής μπορούμε να ανάψουμε ένα φωτισυτικό σημείο από έναν διακόπτη και να το σβήσουμε από τον ίδιο ή από τον άλλο διακόπτη.

Ο διακόπτης εναλλαγής ή αλέ ρετούρ διαθέτει ένα πλήκτρο. Εξωτερικά δεν μπορεί κάποιος να διακρίνει εάν ο διακόπτης είναι απλός, ακραίος αλέ ρετούρ ή μεσαίος αλέ ρετούρ.Το είδος του διακόπτη το αναγνωρίζουμε έφόσον δούμε τις επαφές του. Συγκεκριμένα ο διακόπτης με δύο σημεία σύνδεσης είναι απλός διακόπτης, με τρία σημεία σύνδεσης είναι διακόπτης εναλλαγής ακραίος και με τέσσερα σημεία σύνδεσης  διακόπτης εναλλαγής μεσαίος


Σύνδεσμοι
profiCAD

Λογισμικό για εύκολη και γρήγορη σχεδίαση ηλεκτρικών κυκλωμάτων & εγκαταστάσεων. Το profiCAD είναι ένα εύκολο, ευέλικτο και ελεύθερο λογισμικό για σχεδίαση ηλεκτρικών κυκλωμάτων εγκαταστάσεων, αυτοματισμού κ.λπ. –  το οποίο συνεχώς βελτιώνεται – και μπορεί να χρησιμοποιηθεί από επαγγελματίες και εκπαιδευτικούς ηλεκτρολόγους, αλλά και από σπουδαστές όλων των βαθμίδων εκπαίδευσης.

Σύνδεσμοι
VectorCad

VectorCad



Το VectorCad είναι απλό σχεδιαστικό πρόγραμμα, το οποίο στηρίζεται σε κάποιες απλές εντολές από το AutoCad. Μπορεί να χρησιμοποιηθεί για την διδασκαλία του μαθήματος Σχεδίαση ΕΗΕ με τη χρήση Η/Υ , αλλά και για ατομική -προσωπική χρήση. Υπάρχει η  δυνατότητα κατασκευής βιβλιοθηκών με σύμβολα ηλεκτρολογικά και άλλων ειδικοτήτων. Έχει ελάχιστες απαιτήσεις τόσο σε χώρο στον σκληρό δίσκο όσο και σε μνήμη και επεξεργαστή.

Εργασίες
Εργασία 18ου μαθήματος: Σχεδίαση κυκλώματος διακόπτη ΑΛΕΡΕΤΟΥΡ με 2 ΑΚΡΑΙΟΥΣ που ελέγχει 1 φωτιστικό σημείο από 2 θέσεις με το σχεδιαστικό πρόγραμμα ProfiCAD

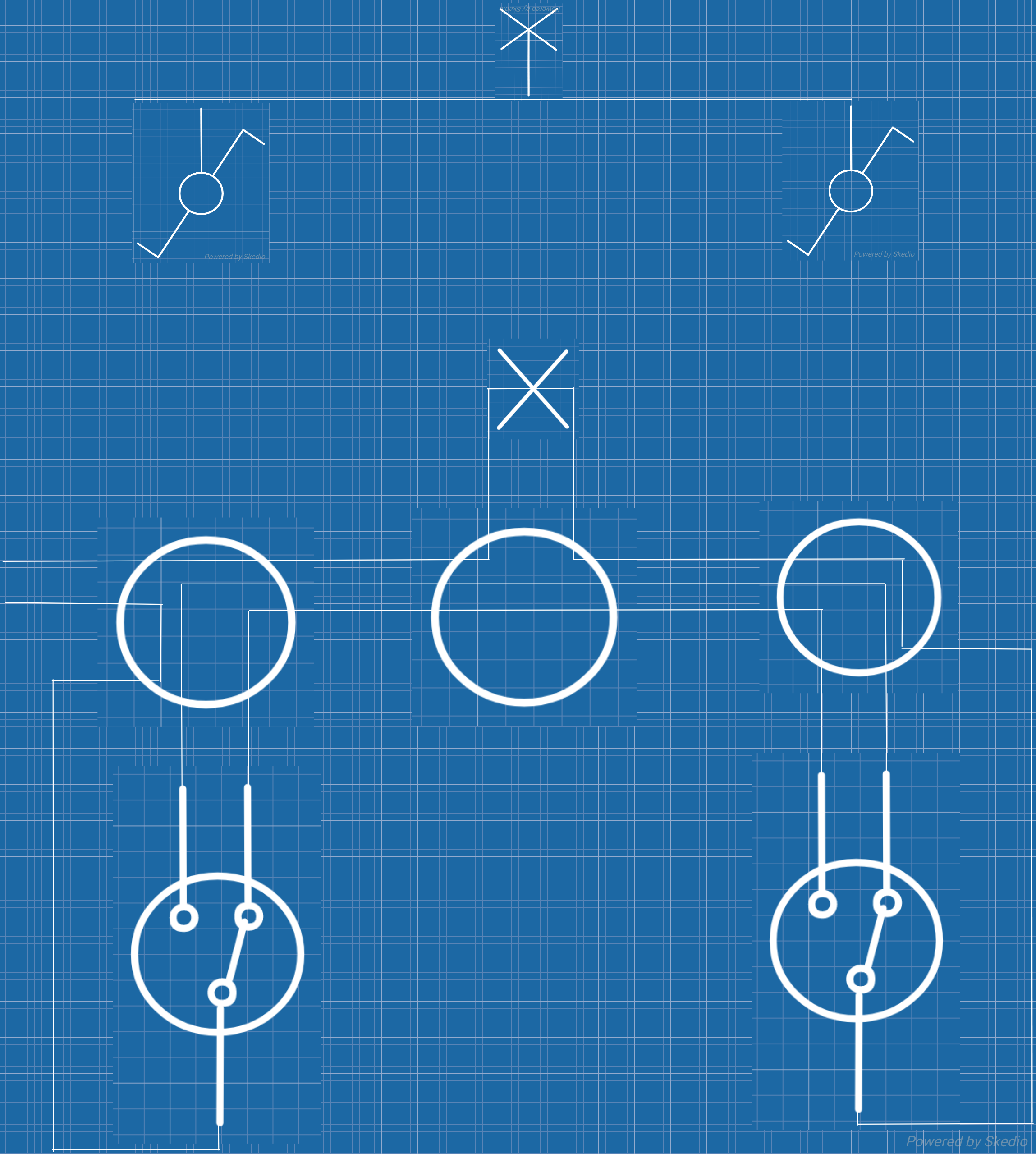

Χρησιμοποιώντας το πρόγραμμα ProfiCAD, μέσω των πλαϊνών υπομενού (στα εικονίδια συμβόλων) hoyse electrical symbols και electrical installations, σχεδιάστε το μονογραμμικό και πολυγραμμικό ηλεκτρολογικό σχέδιο κυκλώματος διακόπτη ΑΛΕΡΕΤΟΥΡ (Aller Retour) που ελέγχει 1 φωτιστικό σημείο (λάμπα) από 2 ΘΕΣΕΙΣ (2 ΑΚΡΑΙΟΙ διακόπτες Αλερερτούρ), όπως φαίνεται στην παραπάνω εικόνα.
Στη συνέχεια μπορείτε να αποθηκεύσετε στον υπολογιστή σας το αρχείο που δημιουργήσατε (δίνοντάς του κι ένα όνομα) μέσω του Αρχείο/Αποθήκευση ως και να το υποβάλλετε σε αυτή την εργασία στο Επιλογή αρχείου.

Εναλλακτικά μπορείτε να ακολουθήσετε τη γνωστή διαδικασία (PrtSc, Ctrl+C, άνοιγμα εγγράφου Word, Ctrl+V).
Καλή επιτυχία!

Εργασίες
Εργασία 18ου μαθήματος: Σχεδίαση κυκλώματος διακόπτη ΑΛΕΡΕΤΟΥΡ με 2 ΑΚΡΑΙΟΥΣ που ελέγχει 1 φωτιστικό σημείο από 2 θέσεις με τη σχεδιαστική (android) εφαρμογή skedio


Χρησιμοποιώντας ττη σχεδιαστική (android) εφαρμογή skedio, σχεδιάστε το μονογραμμικό και πολυγραμμικό ηλεκτρολογικό σχέδιο κυκλώματος διακόπτη ΑΛΕΡΕΤΟΥΡ (Aller Retour) που ελέγχει 1 φωτιστικό σημείο (λάμπα) από 2 ΘΕΣΕΙΣ (2 ΑΚΡΑΙΟΙ διακόπτες Αλερερτούρ), όπως φαίνεται στην παραπάνω εικόνα.
Στη συνέχεια μπορείτε να αποθηκεύσετε στο κινητό ή στο τάμπλετ σας  ως αρχείο το σχέδιο που δημιουργήσατε (δίνοντάς του κι ένα όνομα), ακολουθώντας τη γνωστή διαδικασία ScreenShot και να το υποβάλλετε σε αυτήν εδώ την εργασία, αφού πρώτα ανοίξετε στον browser του κινητού σας τον σύνδεσμο του eclass του μαθήματος μας.
Καλή επιτυχία!
