Ενότητες μαθήματος - 19ο Μάθημα: Έλεγχος φωτιστικού σημείου από τρεις διακόπτες αλέ ρετούρ (1 μεσαίο και 2 ακραίους)

19ο Μάθημα: Έλεγχος φωτιστικού σημείου από τρεις διακόπτες αλέ ρετούρ (1 μεσαίο και 2 ακραίους)

18ο Μάθημα: Έλεγχος φωτιστικού... 20ο Μάθημα: Συναρμολόγηση και...

Σε πολλούς χώρους (υπνοδωμάτια, διάδρομοι, σκάλες) είναι αναγκαίο
η λειτουργία των φωτιστικών να γίνεται από τρεις ή και περισσότερες θέσεις.

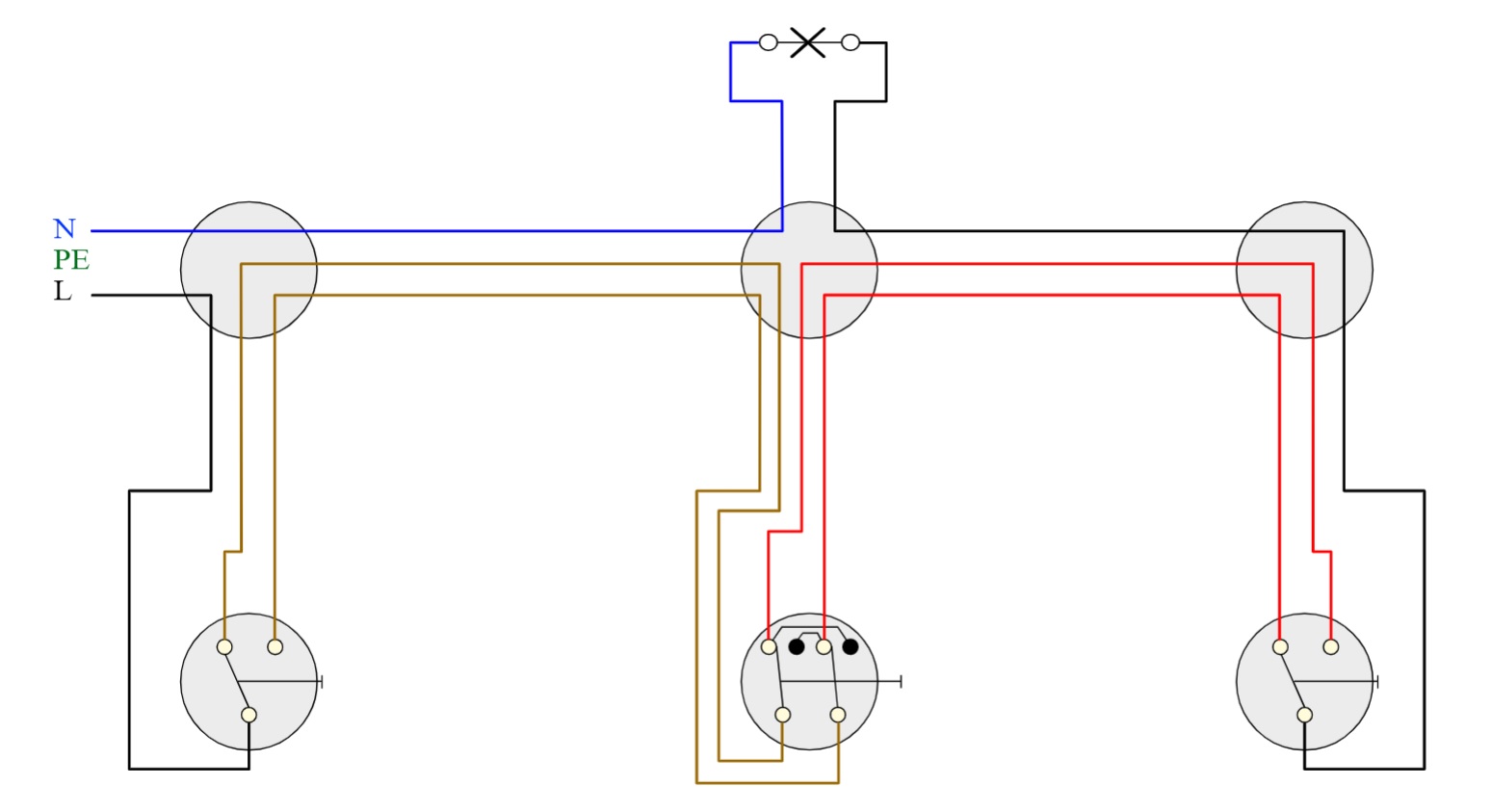

Με τη χρήση δύο ακραίων διακοπτών εναλλαγής και την προσθήκη μεσαίων διακοπτών εναλλαγής, μπορούμε να λειτουργήσουμε ένα φωτιστικό σημείο από περισσότερες των δύο διαφορετικές θέσεις.

Για τη λειτουργία του φωτιστικού από τρεις διαφορετικές θέσεις, θα χρησιμοποιήσουμες δύο ακραίους και έναν μεσαίο διακόπτες εναλλαγής.

Σύνδεσμοι
ΚΥΚΛΩΜΑΤΑ ΦΩΤΙΣΜΟΥ ΑΛΕ-ΡΕΤΟΥΡ ΜΕ 2 ΑΚΡΑΙΟΥΣ & 2 ΑΚΡΑΙΟΥΣ/1 ΜΕΣΑΙΟ ΔΙΑΚΟΠΤΗ

Δυναμική οπτική αναπαράσταση και δραστηριότητες διερεύνησης, με θέμα δύο κυκλώματα μετάβασης - επιστροφής (αλέ-ρετούρ), που ελέγχουν ένα φωτιστικό σημείο.
Πιο συγκεκριμένα, παρουσιάζονται ένα κύκλωμα με έλεγχο από δύο θέσεις και ένα κύκλωμα με έλεγχο από τρεις θέσεις.

Μέσω της αναπαράστασης, δίνεται στους μαθητές η δυνατότητα να παρατηρούν πότε ανάβει και πότε σβήνει το φωτιστικό σημείο, με δυναμικούς χειρισμούς των διακοπτών.



Εργασίες

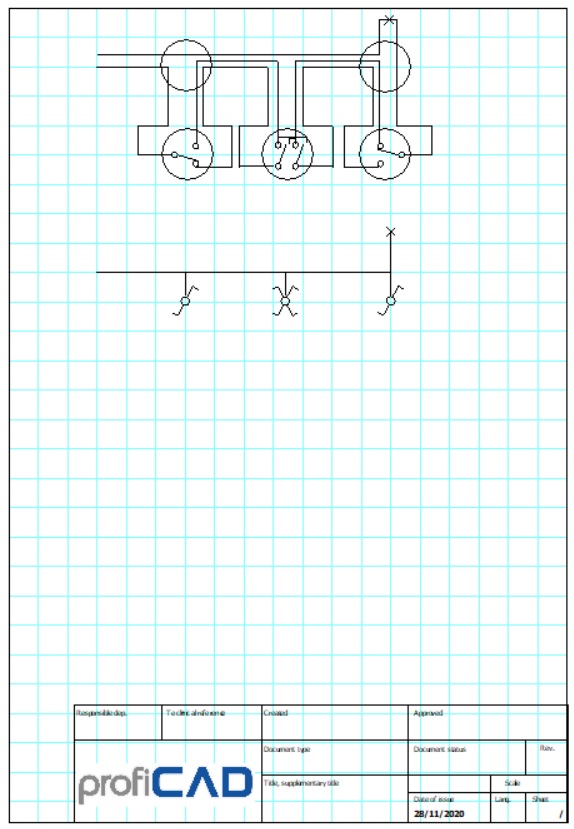

Χρησιμοποιώντας το πρόγραμμα ProfiCAD, μέσω των πλαϊνών υπομενού (στα εικονίδια συμβόλων) hoyse electrical symbols και electrical installations, σχεδιάστε το μονογραμμικό και πολυγραμμικό ηλεκτρολογικό σχέδιο κυκλώματος διακόπτη ΑΛΕΡΕΤΟΥΡ (Aller Retour) που ελέγχει 1 φωτιστικό σημείο (λάμπα) από 3 ΘΕΣΕΙΣ (2 ΑΚΡΑΙΟΙ διακόπτες Αλερερτούρ και 1 ΜΕΣΑΙΟΣ διακόπτης Αλερετούρ), όπως φαίνεται στην παραπάνω εικόνα.
Στη συνέχεια μπορείτε να αποθηκεύσετε στον υπολογιστή σας το αρχείο που δημιουργήσατε (δίνοντάς του κι ένα όνομα) μέσω του Αρχείο/Αποθήκευση ως και να το υποβάλλετε σε αυτή την εργασία στο Επιλογή αρχείου.

Εναλλακτικά μπορείτε να ακολουθήσετε τη γνωστή διαδικασία (PrtSc, Ctrl+C, άνοιγμα εγγράφου Word, Ctrl+V).
Καλή επιτυχία!

Εργασίες

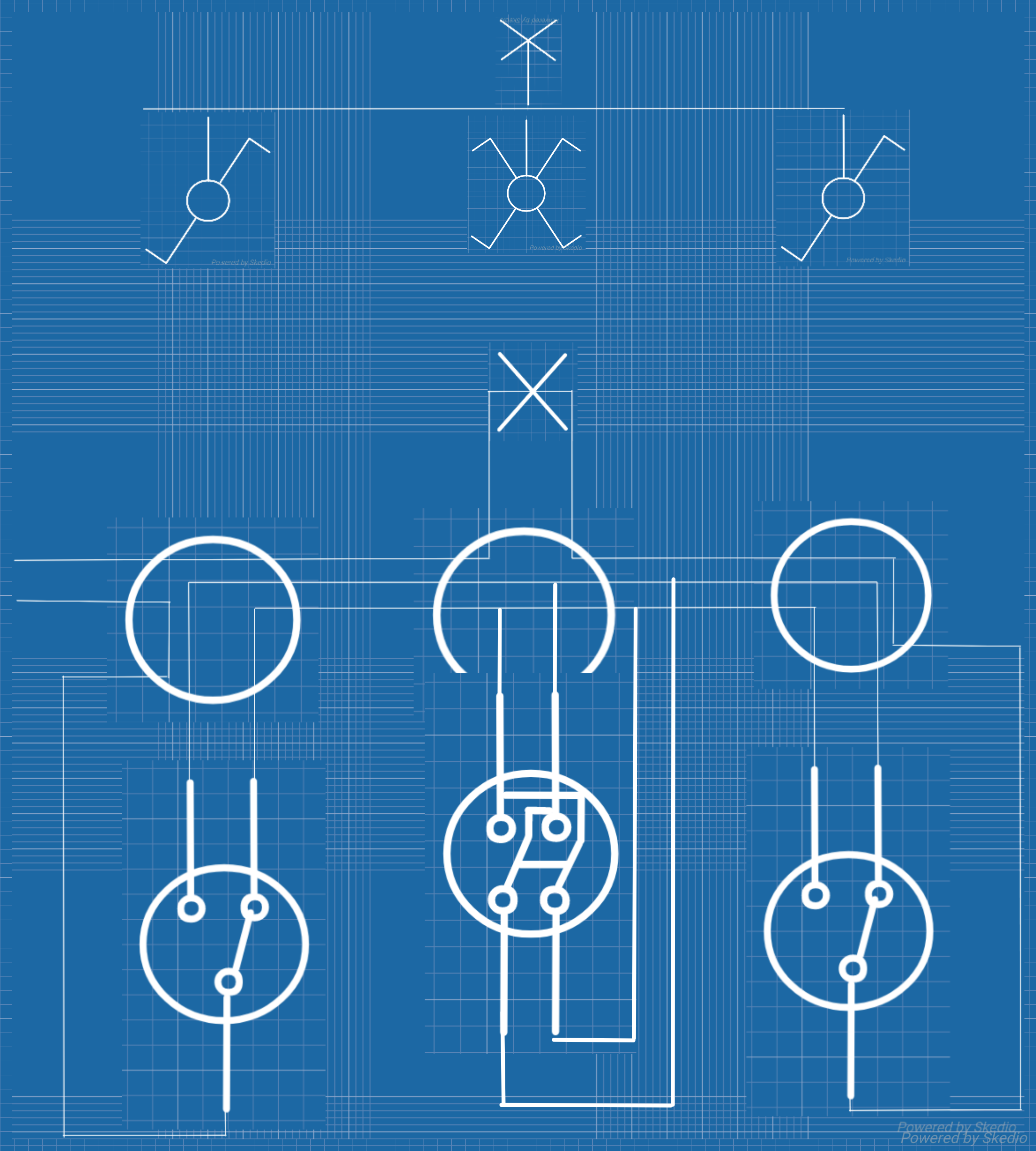

Χρησιμοποιώντας ττη σχεδιαστική (android) εφαρμογή skedio, σχεδιάστε το μονογραμμικό και πολυγραμμικό ηλεκτρολογικό σχέδιο κυκλώματος διακόπτη ΑΛΕΡΕΤΟΥΡ (Aller Retour) που ελέγχει 1 φωτιστικό σημείο (λάμπα) από 3 ΘΕΣΕΙΣ (2 ΑΚΡΑΙΟΙ διακόπτες και 1 ΜΕΣΑΙΟΣ Αλερετούρ), όπως φαίνεται στην παραπάνω εικόνα.
Στη συνέχεια μπορείτε να αποθηκεύσετε στο κινητό ή στο τάμπλετ σας  ως αρχείο το σχέδιο που δημιουργήσατε (δίνοντάς του κι ένα όνομα), ακολουθώντας τη γνωστή διαδικασία ScreenShot και να το υποβάλλετε σε αυτήν εδώ την εργασία, αφού πρώτα ανοίξετε στον browser του κινητού σας τον σύνδεσμο του eclass του μαθήματος μας.
Καλή επιτυχία!
