Ενότητες - 12ο Μάθημα: Σύνδεση απλού διακόπτη

12ο Μάθημα: Σύνδεση απλού διακόπτη

11ο Μάθημα: Βήματα σχεδίασης η... 13ο Μάθημα: Σύνδεση απλού διακ...

Η πιο απλή σύνδεση που υπάρχει στα σπίτια και γενικά στις ηλεκτρολογικές εγκαταστάσεις είναι η σύνδεση φωτιστικού με απλό διακόπτη.
Χρησιμοποιείται για τον έλεγχο ενός ή περισσότερων λαμπτήρων από το σημείο που υπάρχει ο διακόπτης.

Σύνδεσμοι
Σύνδεση απλού διακόπτη με φωτιστικό σημείο (Ναι,Φως!Αλλά,πώς;)

Ένα εκπαιδευτικό βίντεο των μαθητών της Β΄τάξης (2018-2019) του Τομέα Ηλεκτρολογίας,Ηλεκτρονικής και Αυτοματισμού που μας εξηγεί την σύνδεση ενός ηλεκτρικού κυκλώματος, που όλοι χρησιμοποιούμε καθημερινά στα σπίτια μας (και όχι μόνο!). Ναι, Φως! Αλλά, Πώς;

Epal Parou Hlektrologoi
Σύνδεσμοι
Απλός ηλεκτρικός διακόπτης - εργαστηριακό μέρος

Ο απλός ηλεκτρικός διακόπτης αποτελεί ένα από τα βασικότερα ηλεκτρολογικά εξαρτήματα. Η μεθοδολογική παρουσίαση των τεχνικών του χαρακτηριστικών καθώς και οι εφαρμογές του στις ηλεκτρικές κατασκευές αποτελεί θεμελιώδη γνώση για την κατανόηση και την ορθή εκμάθηση των Εσωτερικών Ηλεκτρικών Εγκαταστάσεων.

Σύνδεσμοι
elecTRAPp: ΦΩΤΙΣΤΙΚΟ ΣΗΜΕΙΟ ΠΟΥ ΕΛΕΓΧΕΤΑΙ ΑΠΟ ΑΠΛΟ ΔΙΑΚΟΠΤΗ

Γνωρίστε τα βασικά στοιχεία των Εσωτερικών Ηλεκτρικών Εγκαταστάσεων.
Χρησιμοποιήστε τις εφαρμογές και δοκιμάστε τις γνώσεις σας παίζοντας παιχνίδια.
Καλή περιήγηση!



Εργασίες
Εργασία 12ου μαθήματος κατασκευής κυκλώματος απλού φωτιστικού σημείου (λάμπα) με ΑΠΛΟ διακότη μέσω της προσομοίωσης Phet Colorado

Μεταβείτε στον σύνδεσμο:
https://phet.colorado.edu/el/simulation/circuit-construction-kit-dc-virtual-lab

Πραγματοποιήστε το κύκλωμα που φαίνεται στην παρακάτω εικόνα:


που περιέχει ένα φωτιστικό σημείο (λάμπα) και έναν ΑΠΛΟ διακόπτη και προσομοιάζει ικανοποιητικά το σχετικό ηλεκτρικό κύκλωμα των «Ηλεκτρικών Εγκαταστάσεων»

Όταν κατασκευάσετε το κύκλωμα στο «ψηφιακό» περιβάλλον του Phet,
ενεργοποιείστε την προσομοίωση αφού πρώτα επιλέξετε το μπουτόν
που συμβολίζει την πηγή Συνεχούς ρεύματος
(στο δεξί μέρος του κεντρικού περιβάλλοντος, δίπλα από το μπουτόν της μπαταρίας).

Τέλος, "φωτογραφείστε" την εικόνα σας
(με τους τρόπους που είχαν αναφερθεί και σε προηγούμενες ασκήσεις, δηλαδή PrtSc και Copy-Paste σε Word αν εργάζεστε από Η/Υ, ScreenShot από κινητό ή tablet)
και υποβάλετε τη στο αρχείο, ακριβώς κάτω από αυτή την εργασία.
Μην ξεχάσετε να γράψετε στα σχόλια το όνομά σας,

Καλή επιτυχία!

Σύνδεσμοι
profiCAD

Λογισμικό για εύκολη και γρήγορη σχεδίαση ηλεκτρικών κυκλωμάτων & εγκαταστάσεων. Το profiCAD είναι ένα εύκολο, ευέλικτο και ελεύθερο λογισμικό για σχεδίαση ηλεκτρικών κυκλωμάτων εγκαταστάσεων, αυτοματισμού κ.λπ. –  το οποίο συνεχώς βελτιώνεται – και μπορεί να χρησιμοποιηθεί από επαγγελματίες και εκπαιδευτικούς ηλεκτρολόγους, αλλά και από σπουδαστές όλων των βαθμίδων εκπαίδευσης.

Εργασίες
Εργασία 12ου μαθήματος: Σχεδίαση κυκλώματος απλού διακόπτη που ελέγχει φωτιστικό σημείο (λάμπα) με το σχεδιαστικό πρόγραμμα ProfiCAD

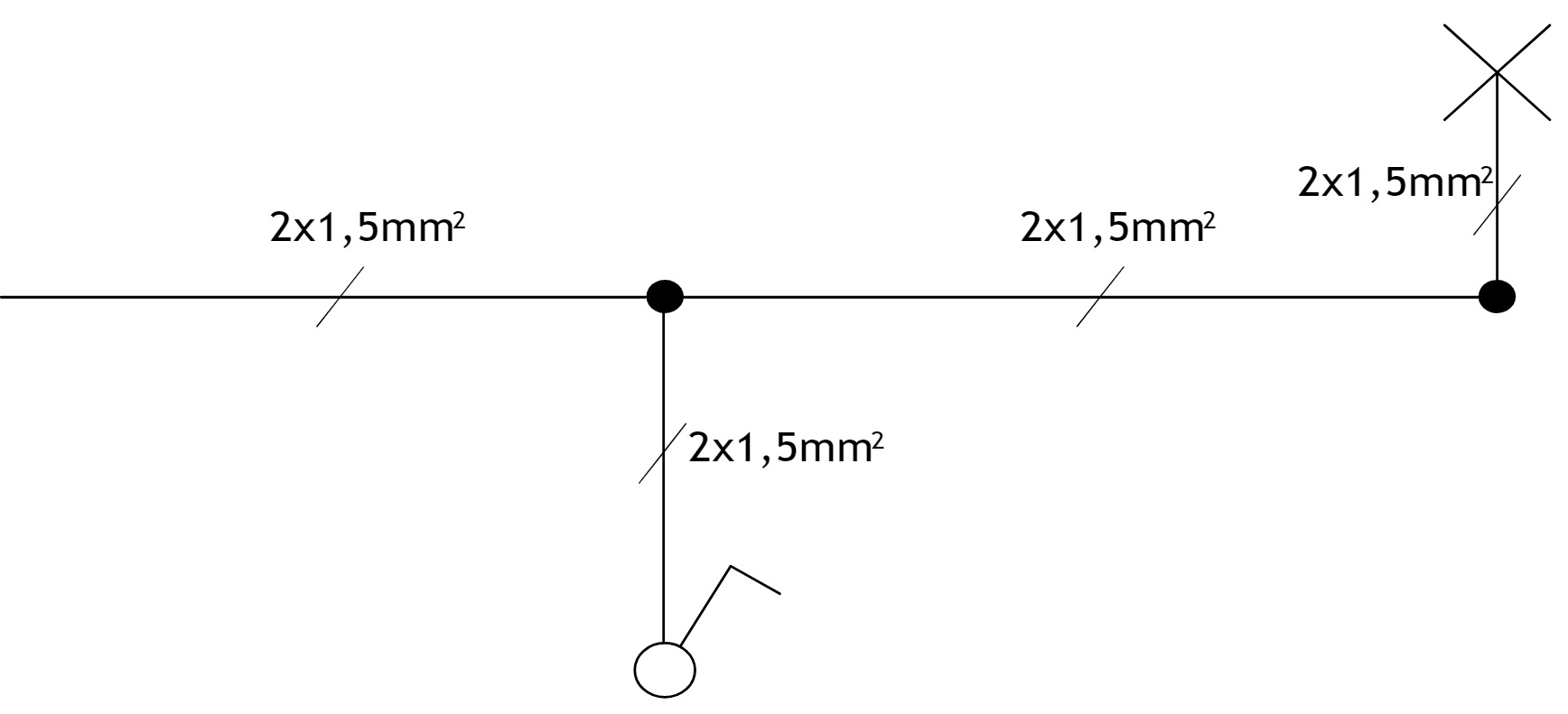

Χρησιμοποιώντας το πρόγραμμα ProfiCAD, μέσω των πλαϊνών υπομενού (στα εικονίδια συμβόλων) hoyse electrical symbols και electrical installations, σχεδιάστε το μονογραμμικό και πολυγραμμικό ηλεκτρολογικό σχέδιο κυκλώματος απλού διακόπτη που ελέγχει ένα φωτιστικό σημείο (λάμπα), όπως φαίνεται στην παραπάνω εικόνα.
Στη συνέχεια μπορείτε να αποθηκεύσετε στον υπολογιστή σας το αρχείο που δημιουργήσατε (δίνοντάς του κι ένα όνομα) μέσω του Αρχείο/Αποθήκευση ως και να το υποβάλλετε σε αυτή την εργασία στο Επιλογή αρχείου.

Εναλλακτικά μπορείτε να ακολουθήσετε τη γνωστή διαδικασία (PrtSc, Ctrl+C, άνοιγμα εγγράφου Word, Ctrl+V).
Καλή επιτυχία!

Εργασίες
Εργασία 12ου μαθήματος: Σχεδίαση μονογραμμικού κυκλώματος 2 λαμπών που ελέγχονται από ΑΠΛΟ διακόπτη μέσω του android app: Skedio

Μέσω της android εφαρμογής Skedio στο κινητό ή το τάμπλετ σας (εφαρμογή που μπορείτε να "κατεβάσετε" από το google play store:https://play.google.com/store/apps/details?id=com.shturmsoft.skedio&hl=en_US&gl=US ), διαμορφώστε το μονογραμμικό σχέδιο ΑΠΛΟΥ διακόπτη που ελέγχει 2 φωτιστικά  σημεία (λάμπες).
Αν δυσκολεύεστε να διαμορφώσετε από την αρχή τον διακόπτη και τις λάμπες, μπορείτε να τα "ανεβάσετε" μέσα στην εφαρμογή από τον σύνδεσμο: https://drive.google.com/drive/u/1/folders/1qPkZ1Yq5fZzwDMpZTk5tidW5NQdMGmap του drive του τομέα μας (epalparouhlektrologoi)
Καλή επιτυχία!

Εργασίες
2η Εργασία 12ου μαθήματος skedio: Σχεδίαση πολυγραμμικού κυκλώματος 2 λαμπών που ελέγχονται από ΑΠΛΟ διακόπτη μέσω του android app: Skedio

Μέσω της android εφαρμογής Skedio στο κινητό ή το τάμπλετ σας (εφαρμογή που μπορείτε να "κατεβάσετε" από το google play store:https://play.google.com/store/apps/details?id=com.shturmsoft.skedio&hl=en_US&gl=US ), διαμορφώστε το μονογραμμικό σχέδιο ΑΠΛΟΥ διακόπτη που ελέγχει 2 φωτιστικά  σημεία (λάμπες).
Αν δυσκολεύεστε να διαμορφώσετε από την αρχή τον διακόπτη και τις λάμπες, μπορείτε να τα "ανεβάσετε" μέσα στην εφαρμογή από τον σύνδεσμο: https://drive.google.com/drive/u/1/folders/1oTThusP0VTu5uP3qQkjSgv7aKTtrn7Yo του drive του τομέα μας (epalparouhlektrologoi)
Καλή επιτυχία!
