9ο Μάθημα: Πολύμετρο και Έλεγχος ηλεκτρικής συνέχειας
Έλεγχος ηλεκτρικής συνέχειας με το πολύμετρο
Πολλές φορές είναι χρήσιμο να ελέγξουμε αν υπάρχει ηλεκτρική συνέχεια (αν περνάει το ρεύμα) σε έναν αγωγό, σε μια ασφάλεια, στην κλειστή επαφή ενός διακόπτη.
Με το πολύμετρο μας δίνεται αυτή η δυνατότητα ελέγχου της ηλεκτρικής συνέχειας.
Μεταβείτε στη διεύθυνση:
https://learningapps.org/display?v=pb2nqu0zj20
Συμπληρώστε σωστά τις λέξεις, αφού πρώτα έχετε μελετήσει την παρουσίαση που βρίσκεται πιο πάνω στο μάθημα.
Όταν τα καταφέρετε, "φωτογραφείστε" την εικόνα σας, και υποβάλετε τη στο αρχείο, ακριβώς κάτω από αυτή την εργασία.
Καλή Επιτυχία!

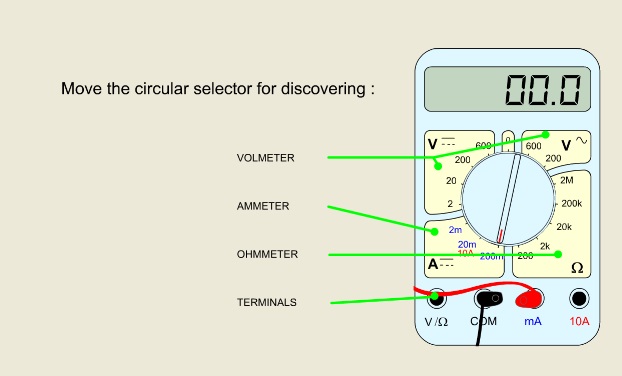

στην παρακάτω προσομοίωση πως μπορούμε να χρησιμοποιήσουμε ένα πολύμετρο.
ΠΡΟΣΟΜΟΙΩΣΗ ΜΕΤΡΗΣΕΩΝ ΜΕ ΠΟΛΥΜΕΤΡΟ Phet Colorado:
Εργαλειοθήκη κατασκευής κυκλωμάτων-Εικονικό εργαστήριο
https://phet.colorado.edu/el/simulation/circuit-construction-kit-dc-virtual-lab
Μεταβείτε στον σύνδεσμο:
https://phet.colorado.edu/el/simulation/circuit-construction-kit-dc-virtual-lab
Πραγματοποιήστε το κύκλωμα που φαίνεται στην παρακάτω εικόνα:
και περιέχει δυο λάμπες συνδεδεμένες σε σειρά, τρία Αμπερόμετρα τοποθετημένα κατάλληλα
να μετρούν την ένταση Ιολ του ρεύματος της πηγής (μπαταρίας), την ένταση Ι2 που διαρρέει την πρώτη λάμπα και την Ι3 της δεύτερης λάμπας, καθώς επίσης και έναν διακόπτη.
Κλείστε τον διακόπτη και απαντήστε τις 3 πρώτες ερωτήσεις, σχετικά με τις εντάσεις των ρευμάτων που προέρχεται από την πηγή συνεχούς ρεύματος (μπαταρία)(Ι1) και διαρρέουν την πρώτη (Ι1) και τη δεύτερη λάμπα (Ι2) αντίστοιχα.
Στη συνέχεια τοποθετήστε το Βολτόμετρο αρχικά στην πηγή, μετά στα άκρα της πρώτης λάμπας και τέλος στα άκρα της δεύτερης λάμπας, για να μετρήσετε τα Vολ, V1 και V2 αντίστοιχα.
Απαντήστε όλες τις ερωτήσεις!
Καλή επιτυχία!
Μεταβείτε στον σύνδεσμο:
https://phet.colorado.edu/el/simulation/circuit-construction-kit-dc-virtual-lab
Πραγματοποιήστε το κύκλωμα που φαίνεται στην παρακάτω εικόνα:
και περιέχει τρεις λάμπες συνδεδεμένες παράλληλα, τέσσερα Αμπερόμετρα τοποθετημένα κατάλληλα
να μετρούν την ένταση Ιολ του ρεύματος της πηγής (μπαταρίας), την ένταση Ι1 που διαρρέει την πρώτη λάμπα, την ένταση Ι2 που διαρρέει την δεύτερη λάμπα και την Ι3 της τρίτης λάμπας, καθώς επίσης και έναν διακόπτη.
Προτού περάσετε στην προσομοίωση του κυκλώματος, κάντε αριστερό κλικ με το ποντίκι σας επάνω στην δεύτερη και την τρίτη λάμπα και με τη βοήθεια του συρόμενου διακόπτη που εμφανίζεται στο κάτω μέρος του κεντρικού περιβάλλοντος του «εικονικού» εργαστηρίου, ρυθμίστε κατάλληλα έτσι ώστε η δεύτερη λάμπα να εμφανίζει αντίσταση 20 Ohms, ενώ η τρίτη λάμπα να εμφανίζει αντίσταση 30 Ohms.
Κλείστε τον διακόπτη και απαντήστε τις 3 πρώτες ερωτήσεις, σχετικά με τις εντάσεις των ρευμάτων που προέρχεται από την πηγή συνεχούς ρεύματος (μπαταρία)(Ιολ) και διαρρέουν την πρώτη (Ι1), τη δεύτερη λάμπα (Ι2) και την τρίτη λάμπα (Ι3) αντίστοιχα.
Στη συνέχεια τοποθετήστε το Βολτόμετρο αρχικά στην πηγή, μετά στα άκρα των τριών λαμπών, για να μετρήσετε τα Vολ, V1, V2 και V3 αντίστοιχα.
Απαντήστε όλες τις ερωτήσεις!
Καλή επιτυχία!
